电气线缆颜色与安全标识的识别

电气技术 小编 271次浏览 0个评论 扫描二维码
今日内容

为了操作安全,避免安全事故的发生,电工对线路和颜色标识都有明确、严格的规定。电气线路颜色必须依据国家标准,电气母线和引线应做涂漆处理,,并按相分色。

其中第一相L1为黄色,第二相L2为绿色,第三相L3为红色。

交流回路中零线和中性线要用淡蓝色、接地线要用黄/绿双色线,双芯导线和绞合线用红黑并行。

在直流回路中,正极用棕色线负极用蓝色线接地中线用淡蓝色线

对于手持电动工具的电源线,明确规定黄/绿双色线在任何情况下只能用于接地线或零线。

电工安全标志是用来警示或提醒电力操作人员或非电力操作人员的。电工安全标志由安全色、文字、几何图形共同构成,用以提醒人们注意或按标志上注明的要求执行。安全标志不同的颜色代表不同的含义。

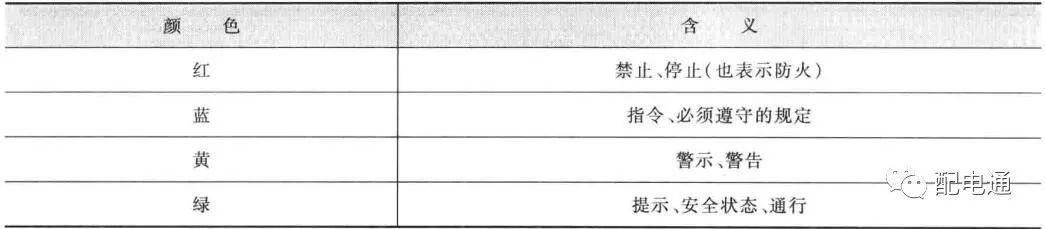

根据国家标准,安全标志中安全色为红黄蓝绿四种,含义见下图:

电气线缆颜色与安全标识的识别

对安全标志中的文字、几何图形及符号标志的颜色也有明确的规定:黑色用作安全标志的中文字、几何图形以及符号的标志;白色用作安全标志,是红蓝绿的搭配色,它与安全标志中背景色的搭配原则是红白,黄黑,蓝白,绿白。

下图为常见的安全标志牌

电气线缆颜色与安全标识的识别


转载本站文章请注明:文章来源于http://ippdd.com电气线缆颜色与安全标识的识别
