瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

[编辑简介]:本文介绍瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机的结构和基本原理。
[关键词]:瑞典富豪沃尔沃柴油发动机 维修

? 瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修(资料)

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

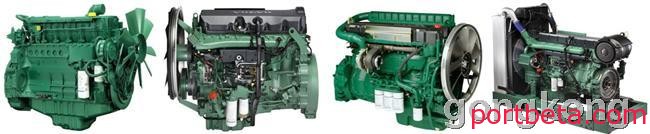

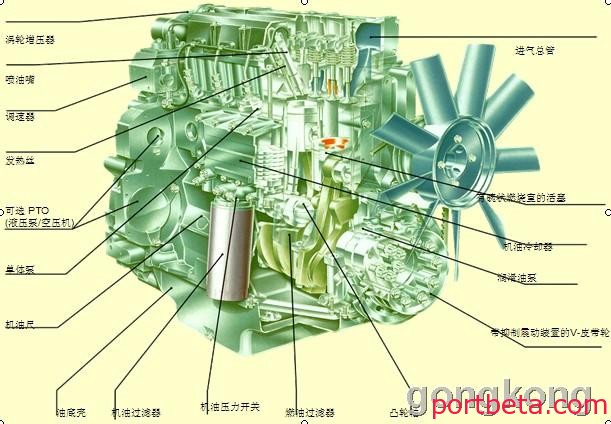

沃尔沃柴油发动机T(A)D 520 / 720

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

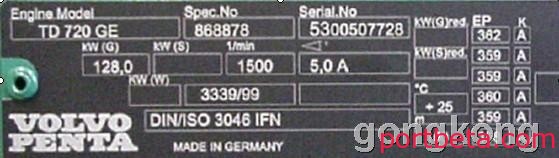

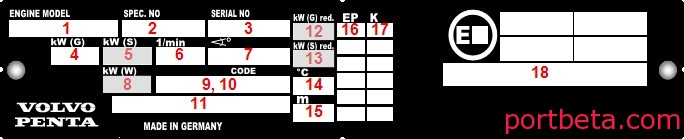

沃尔沃柴油发动机铭牌

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

沃尔沃柴油发动机铭牌说明:(1)发动机型号, (2)发动机规格号, (3)发动机系列号(10位数), (4)发动机输出功率不带风扇, (5)发动机输出功率带风扇(不适用于Volvo Penta), (6)额定转速, (7)喷油提前角和凸轮轴类型, (8)风扇功率损耗(不适用于Volvo Penta), (9)制造厂标识码, (10) (11)标准说明/规格, (12)现场功率损失不带风扇(不适用于Volvo Penta),(13)现场功率损失带风扇(不适用于Volvo Penta),(14)ISO 3046测试环境, (16)单体泵代码(EP code), (17)活塞等级, (18)在额定转速不带风扇的主用功率,

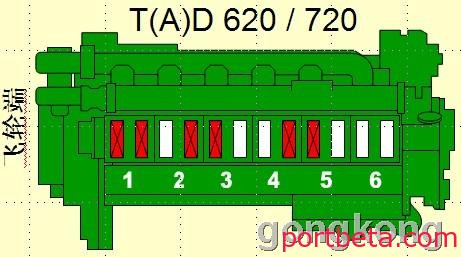

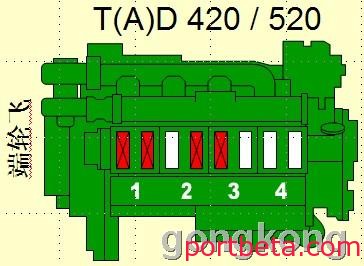

? 沃尔沃柴油发动机缸序号

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

1#缸排气阀正在关闭,进气阀正在打开,意思就是进、排气阀杆都不能动的时候,可调整白色标记气阀;发动机再旋转360度后可调整红色标记气阀。

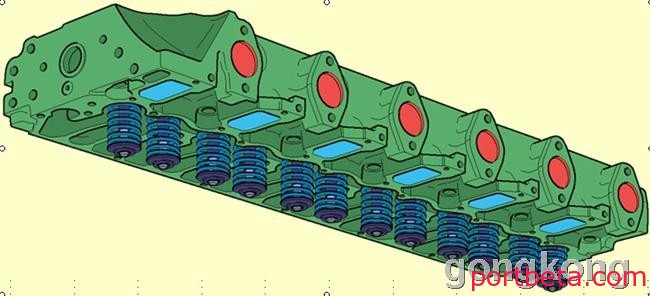

??? 沃尔沃柴油发动机缸头

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

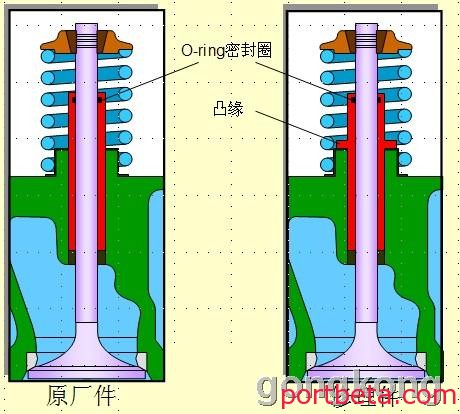

沃尔沃柴油发动机气阀瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

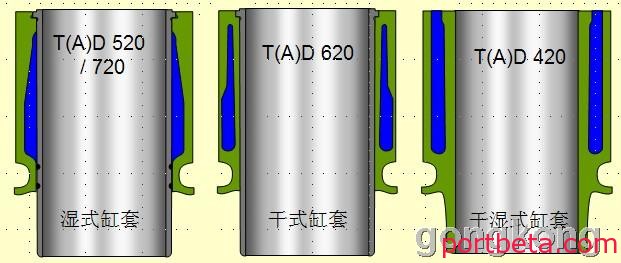

? 沃尔沃柴油发动机缸套

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

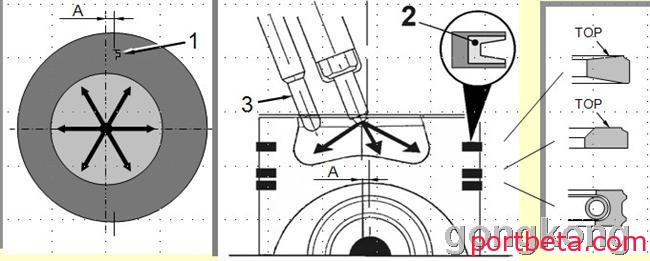

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修????????????????????????????????????????????????? 沃尔沃柴油发动机连杆/活塞头瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

沃尔沃柴油发动机活塞头

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

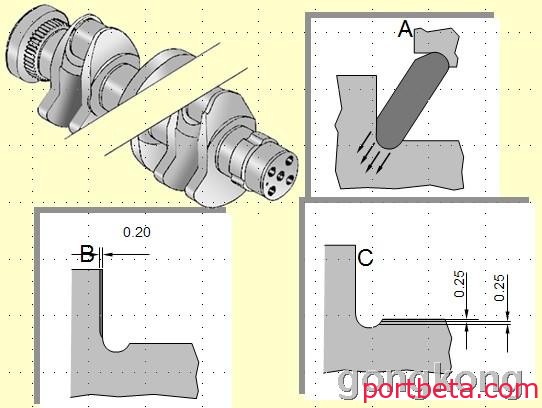

?? 沃尔沃柴油发动机曲轴

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

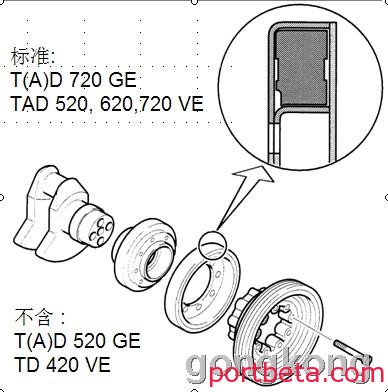

沃尔沃柴油发动机减振器 - T(A)D720 GE瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

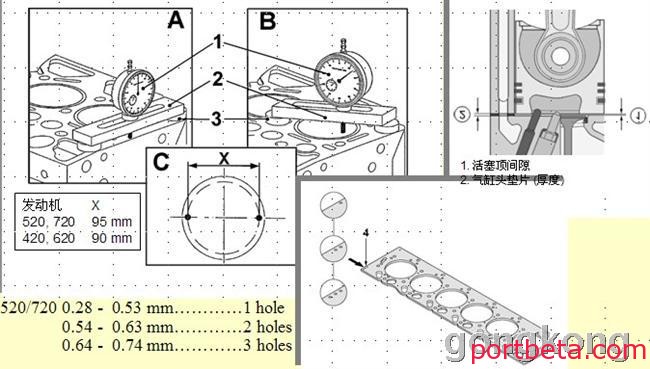

?????????????????????????????????????????????? 沃尔沃柴油发动机活塞顶间隙

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

?? 沃尔沃柴油发动机凸轮轴和定时齿轮

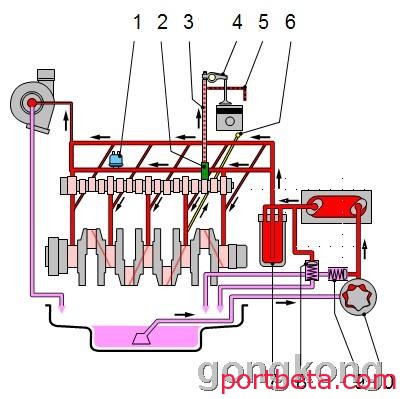

????????????????????????????????? 沃尔沃柴油发动机润滑油系统 - T(A)D 520 / 720

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

此发动机带强制循环的润滑油系统和全流通的机油冷却器和过滤器。(1)压力传感器,(2)带脉冲润滑油的梃杆,(3)顶杆, 润滑油供应到摇臂, (4)摇臂,(5)回油到油底壳, (6)活塞冷却喷嘴,(7)机油过滤器和旁通阀(2.5bar 开阀压力),(8)油压释放阀 (4 +/- 0.5 bar 开? 阀压力),(9)安全阀 (10 +/- 1 bar 开阀压力),(10)润滑油泵 (520: 65 l/min at 2500 RPM) ?(720: 90 l/min at 2500 RPM) 注意. 机油压力释放阀安装在机体上,不能被安全的拆卸出来,可以用钻孔器把它取出。阀8和阀 9在外面不能够拆卸。

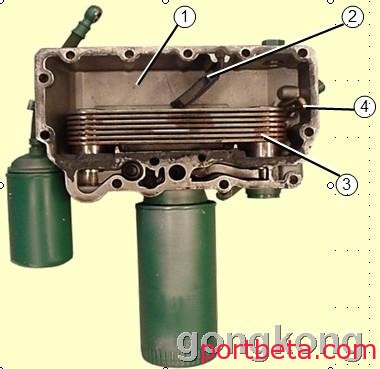

??? 沃尔沃柴油发动机润滑油冷却器 - TAD 5 / 7瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

1. 润滑油冷却室,2. 橡胶隔板,3. 热交换单元 (D5),4. 发动机加热器 (可选),

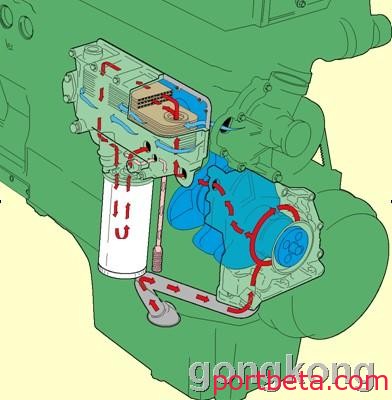

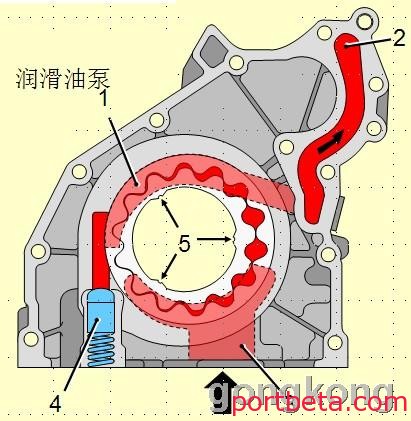

?? 沃尔沃柴油发动机润滑油泵 /机油冷却器

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

沃尔沃柴油发动机润滑油系统:1. 内齿轮,2. 输送室(到机体),3. 吸入室,4. 安全阀(开启压力10 +/- 1 bar),5. 偏心轮,D5和D7的润滑油泵从外观看都是一样的,当它们有不同的旋转高度和流量 D5 旋转宽度: 8.7 mm 流量: 50 l/min,D7 旋转宽度: 14.5 mm,流量:90 l/min (在2500 rpm),

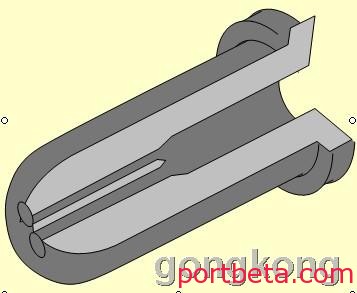

沃尔沃柴油发动机活塞冷却喷嘴

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

活塞冷却:活塞冷却由润滑油喷射到活塞内部顶端来实现。活塞冷却喷嘴由塑胶制成并安装在主轴承座上。

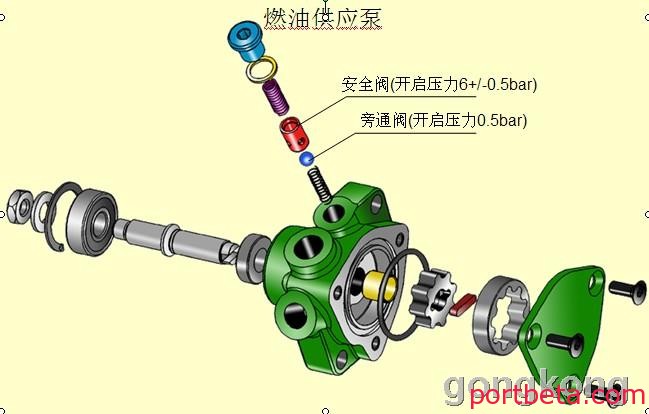

???? 沃尔沃柴油发动机燃油系统

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

安全阀可保持燃油系统的压力在10+/-0.5bar之内,以保护燃油过滤器和油管。旁通阀是在手动泵油时让燃油通过燃油泵。注意:燃油管的内径不能小于12mm,跟过滤器的连接不能小于10mm,不然会降低发动机功率。

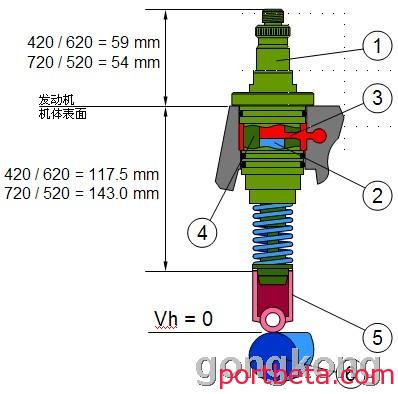

沃尔沃柴油发动机单体泵

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

1. 压力阀,2. 柱塞,3. 进油口,4. 柱塞套,5. 滚柱挺杆,6. 带单体泵凸轮的凸轮轴,

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

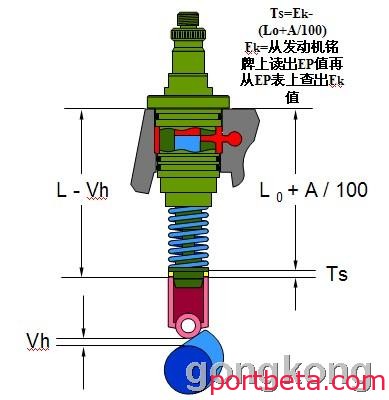

L FB=表示单体泵开始输送燃油,Lo=表示单体泵基准数据(520/720 143mm),A/100=工厂制造误差(标在单体泵上)

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

? 沃尔沃柴油发动机单体泵的安装

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

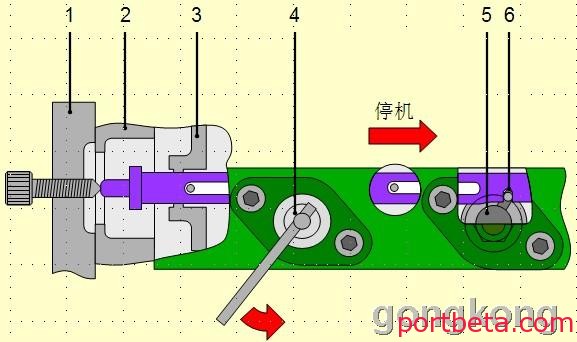

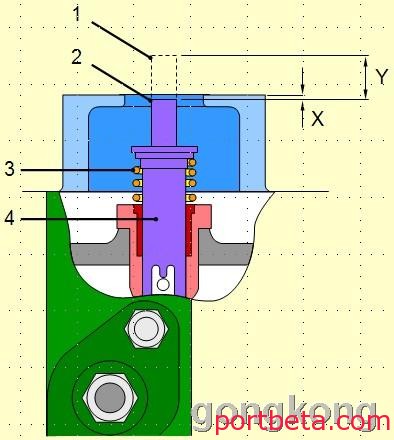

沃尔沃柴油发动机油门控制杆位移瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

1、满负荷+过度起动油门(Y),2、停机位置,3、压力弹簧,4、油门控制杆。

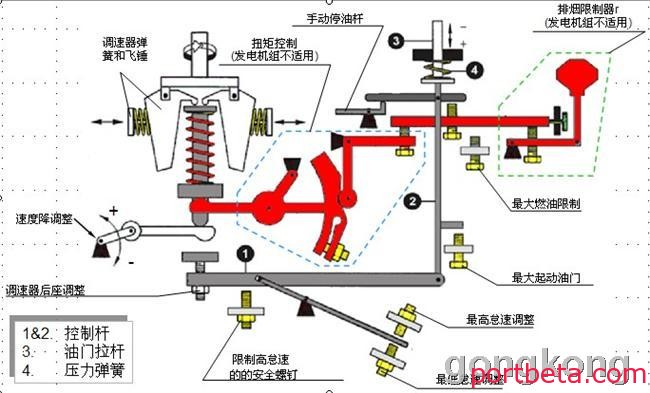

?? 沃尔沃柴油发动机调速器

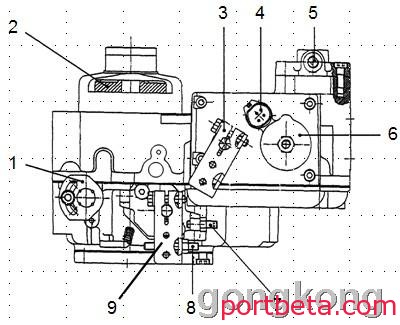

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修????????????????????????????????????????????? 沃尔沃柴油发动机调速器外观瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

1.速降调节,2.调速器驱动齿轮,3.停机杆,4.3针接头,为额外的燃油起动电磁阀(不适用于发电机组用发动机),5. 连接到冒烟限制器的增压压力管(不适用于发电机组用发动机),6.额外的燃油起动电磁阀(不适用于发电机组用发动机),7. 高怠速调节,8. 低怠速调节,9. 油门杆。

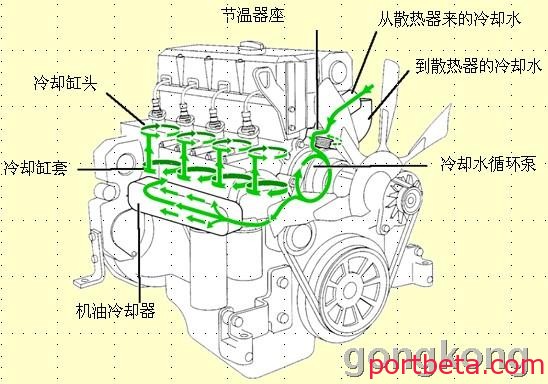

沃尔沃柴油发动机冷却系统- T(A)D 520 / 720 GE/VE

瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修

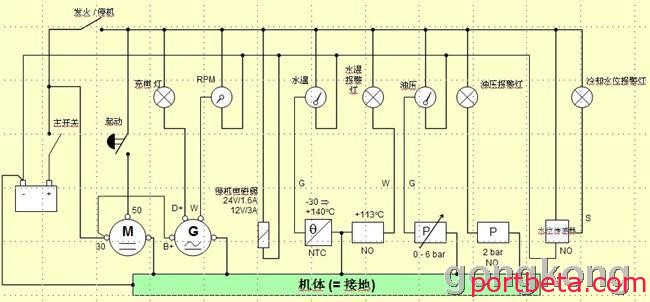

沃尔沃柴油发动机推荐电路图 TAD 5/7瑞典富豪沃尔沃T(A)D 420/520/620/720GE/VE柴油发动机维修
