【卡尔玛快速维修故障案例及研讨类技术文】正面吊吊具既无动作又无报警的故障急修

卡尔玛已连续两年推出快速维修故障案例,帮助客户解决了各类设备故障,减少了设备停机时间。卡尔玛今年将继续在各社交平台推出快速维修故障案例分享,同时也将发布一些研讨类技术文,帮助客户及维修人员解决疑难杂症,普及机车技术理论,进一步帮助客户提高生产力。

我们将分享的第八则是正面吊吊具既无动作又无报警的故障急修。

作者:卡尔玛服务商 厦门运顺捷机电设备有限公司 翁振

故障描述:

一台卡尔玛正面吊,型号DRF450-60S5K正在使用过程中突然出现既无吊具动作,又无任何报警的现象。

【卡尔玛快速维修故障案例及研讨类技术文】正面吊吊具既无动作又无报警的故障急修

故障排查:

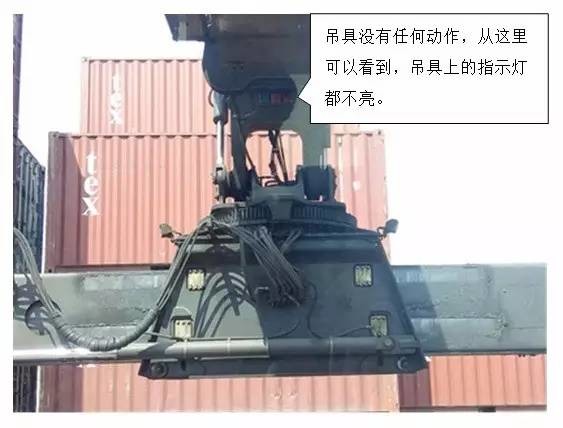

1.现场发现吊具上的指示灯也不亮,如上图。首先确认驾驶室里的紧急停止按钮是没有被按下,再查看吊具上的F52-1保险丝也正常。

2.检查发现吊具上的控制器KDU-A红色故障信号灯在闪烁,这说明吊具的电路出了问题才导致的。根据以往的经验,吊具电路容易出问题的地方常常在感应器线路上,因为吊具上的负载电器工作时才会有电压电流供电,而所有感应器会从控制器中得到一个24V电压的常电源供应。于是现场检查开闭锁及对准这8个感应器,发现在给出感应动作时这些感应器尾部的LED指示灯都不亮,初步判断感应器都没有电源加上。

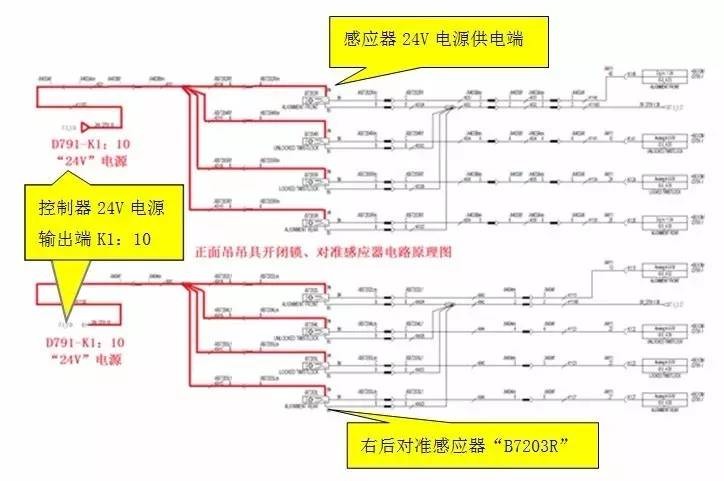

3.怀疑感应器的电源供电线路有问题,于是根据下面的电路原理图从控制器的电源供电端D791-1/K1:10开始,至8个感应器的电源供电端进行线路检查。

a.参阅下面的电路原理图,检查吊具控制器KDU-A D791-1端电缆插头X411/k1:10—吊具左右至感应器之间的公共工作电源,是否正常供电或短路。

b.由于吊具上安装有8个感应器,全部感应器采用并联供电。而4个开闭锁感应器分布在吊具左右两边,4个对准感应器分布在吊具的4个锁角,检查起来不是那么方便。为了快速找出线路故障,一般采用排除法,而且都尽量从整段线束中部断开测量,分上下段来检测工作电源或正负极之间电阻。所以,先拔掉X403B/X404m两个插头,测量KDU端已经有24V工作电源, KDU故障信号灯也熄灭恢复正常,由此可判定X403B/X404m—D791-1端没有问题,再分别插入X403B/X404m下端至感应器端的电缆时,发现接入右边X403B线束插头时KDU故障信号灯出现了异常闪烁,测量24V工作电源也没有了,故判定右边线束4个感应器的工作电源有短路故障,用排除法逐个排查后,发现原来是右后对准感应器“B7203R”内部短路,如图:

【卡尔玛快速维修故障案例及研讨类技术文】正面吊吊具既无动作又无报警的故障急修

更换新的感应器后,故障消除。

故障分析:

本例故障是因吊具其中某个感应器内部短路造成了控制器KDU的自我保护,切断了所有的24V输出电源,才导致机车出现既无吊具动作,又无任何报警,且吊具上的指示灯也不亮,很容易给维修人员造成是驾驶室紧急停止按钮被按下的迹象。如果检查过程中细心点的话,可以发现吊具KDU的红色故障信号灯在闪烁,由此可以判断,如果任一控制器的外部负载短路时,控制器应该有能够自动关闭输出的功能,就是将供电至负载的电源切断,从而起到保护控制器的作用,否则,轻的烧毁控制器供电电源保险,严重的损坏控制器。

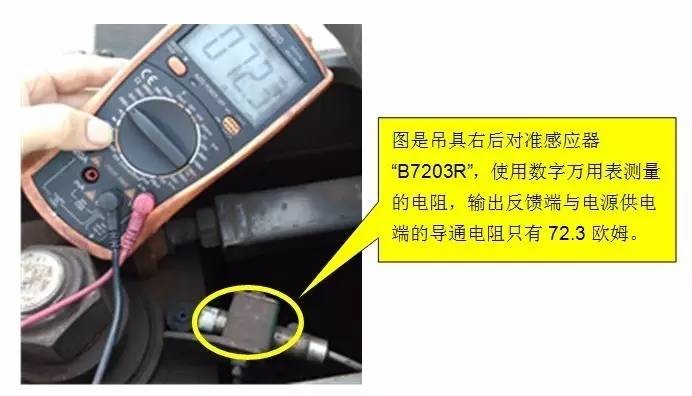

现场我们对损坏的感应器进行了测试,如图,测量到其输出反馈端与电源供电端的导通电阻只有72.3欧姆,说明感应器内部已经漏电导通接近短路了。

【卡尔玛快速维修故障案例及研讨类技术文】正面吊吊具既无动作又无报警的故障急修

正面吊等此类搬运集装箱的流动港口机械,绝大部分的位置感应器都采用与本例同样规格的感应器,也就是我们常说的PNP型感应器。其感应信号输出是高电平,即接近24V电压,如果内部信号与电源端短路,会造成感应器常通现象,就是感应信号会一直导通输出,这种情况会造成误操作。严重的会掉箱。



为了在物体接近时感应器转换速度提高,现在感应器中的输出端大都采用快速转换的场效应管,场效应管是半导体中较为娇气的器件,遇到外部线路漏电,过载或者短路现象时,场效应管比起三极管更容易击穿损坏,也就是本案例中出现的那种情况:“右后对准感应器B7203R内部短路”。



案例中测量的感应器输出端与电源供电端的导通电阻为72.3欧姆,是感应器内部已经导通短路,正常感应器的输出端与电源端的导通电阻在没感应时达到几百K欧姆,不会产生高电平的信号输出。

故障总结:

因为KDU特有的自我保护功能,一旦机车上的控制器任何一路输出电源短路,故障信号灯会自动闪亮,并切断所有24V输出电源,所以,只要检查时注意细心观察即可及时发现。另外,现场检查怀疑的电缆线路短路这类故障,在测量电压时,应该采用排除法,一定要将线束插头全部断开测量,否则无法测量到准确的数据。

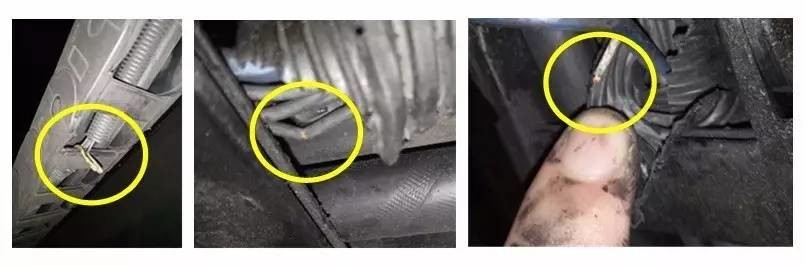

下面几张照片是我们在客户现场发现的吊具拖链里最容易拉断、破损的位置,附上供大家在维修检查时参考。

【卡尔玛快速维修故障案例及研讨类技术文】正面吊吊具既无动作又无报警的故障急修

快速维修故障案例及研讨类技术文由卡尔玛亚洲培训中心(KATC)收集整理编写。转发请注明出处。

卡尔玛亚洲培训中心(KATC)致力于成为引导亚洲集装箱装卸工业领先的培训中心,KATC提供一个专业的平台供广大的合作伙伴和用户在全球无界的知识环境中投入学习、忘掉弊习、重新学习。
