好文|塔吊是如何长高的?纳闷了20年终于明白了! 晚上好,我是机械君~

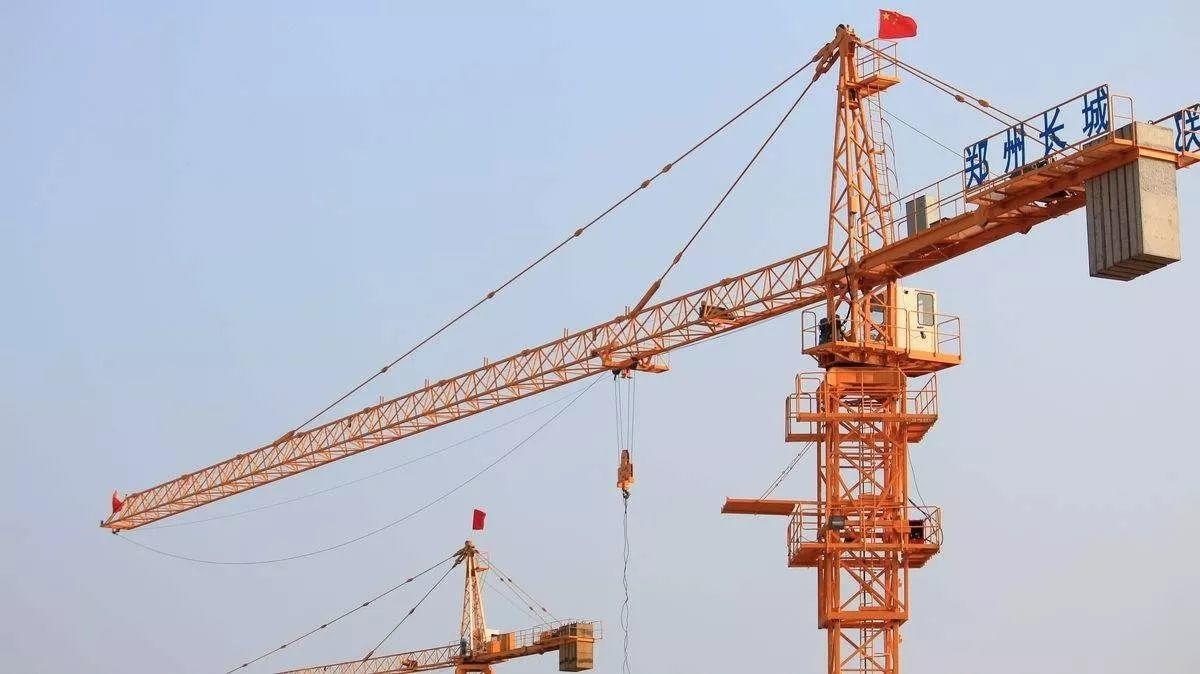

塔吊在工程建设中起到中流砥柱的作用,它让建设变的更加方便!

好文|塔吊是如何长高的?纳闷了20年终于明白了!



大家知道吊塔是怎么升高的呢?

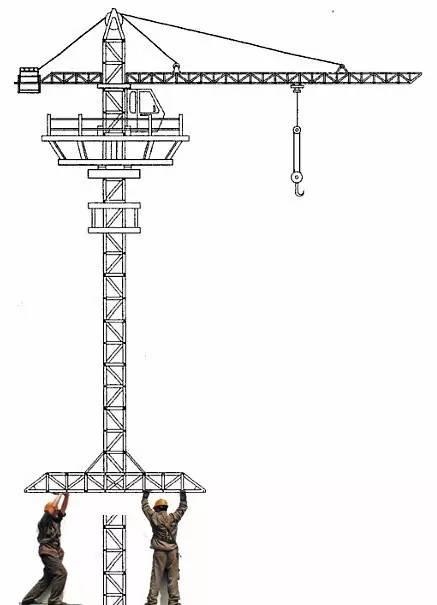

好文|塔吊是如何长高的?纳闷了20年终于明白了! 找两工人抬起来,加进去?



好文|塔吊是如何长高的?纳闷了20年终于明白了!

好文|塔吊是如何长高的?纳闷了20年终于明白了!  找个10米巨人,来搭积木?

好文|塔吊是如何长高的?纳闷了20年终于明白了!



不开玩笑了,咱讲正题吧。其实在吊塔上有一个非常重要的部件,它就是——

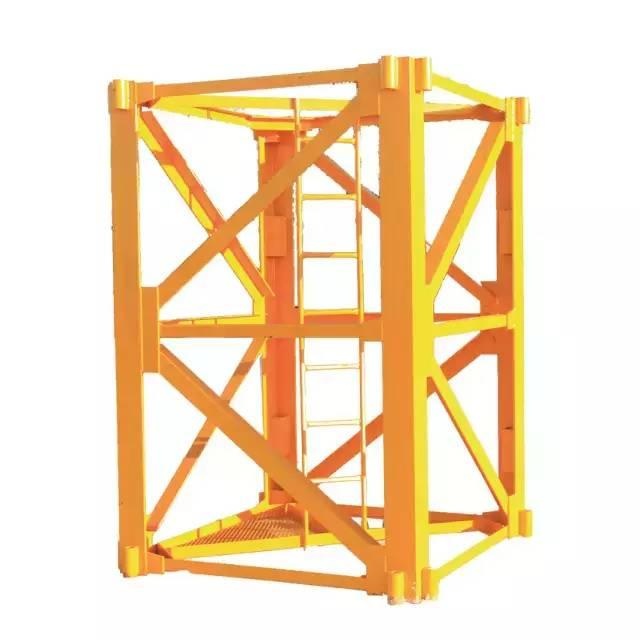

吊塔套架



好文|塔吊是如何长高的?纳闷了20年终于明白了!

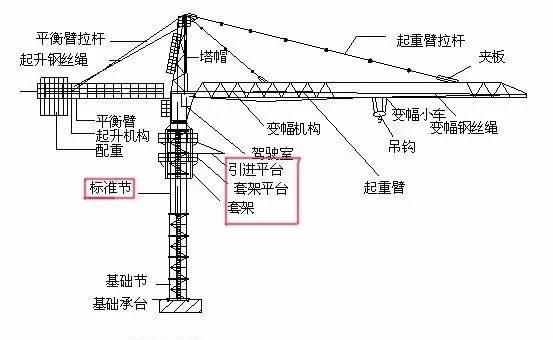

我们现在总体看一下塔吊结构——



好文|塔吊是如何长高的?纳闷了20年终于明白了!

其中对塔吊升高起重要作用的结构是:引进平台、套架平台、套架标准节。 塔吊的主塔是靠标准节的堆叠而升高的。



好文|塔吊是如何长高的?纳闷了20年终于明白了!



吊塔在使用过程中,随着楼层建设的升高,吊塔也要相对于升高

总之,不是一次搭好的,需要后期不断调整!

这时候,就需要它了——

 套架

它是塔吊长高的关键。

在塔吊组装时,

就已经置于塔吊顶部。

好文|塔吊是如何长高的?纳闷了20年终于明白了!

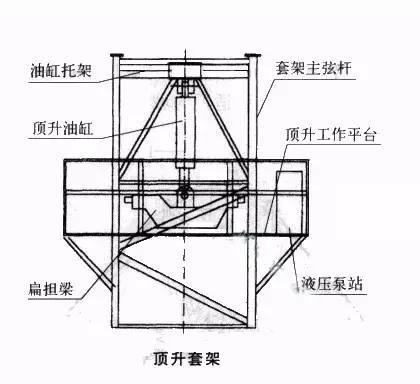

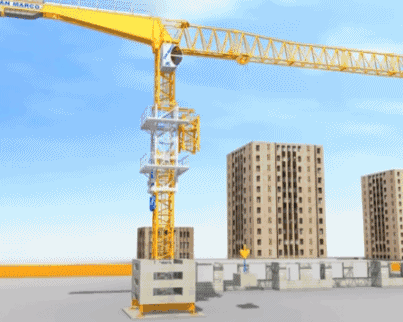

我们来看一下套架的结构,

好文|塔吊是如何长高的?纳闷了20年终于明白了!

在顶升油缸的配合下,

套架就不再是静止部件了!

好文|塔吊是如何长高的?纳闷了20年终于明白了!

顶升油缸帮助套架爬升,

所以套架也称为爬升结!

从而,套架内部形成空腔。

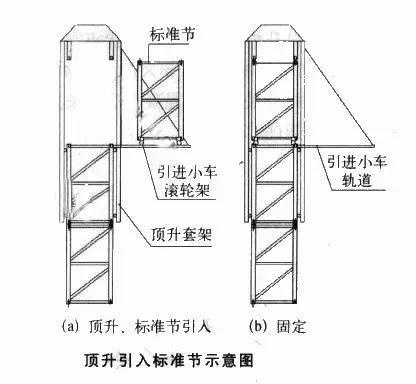

之后提升装置会吊起标准节。

标准节被提起后,

引入小车轨道

好文|塔吊是如何长高的?纳闷了20年终于明白了!

进入小车轨道的标准节被牵引,

并安装到套架的空腔内

好文|塔吊是如何长高的?纳闷了20年终于明白了!
好文|塔吊是如何长高的?纳闷了20年终于明白了!

拧紧连接螺栓

便完成了一次塔吊的长高动作!

反复如此,

塔吊可以按照要求达到不同的高度。

好文|塔吊是如何长高的?纳闷了20年终于明白了!

所以,我们会有这样的经历,

建筑工地的塔吊会随着工程的进展,

不断地增高!

一起来看看动画演示吧——

  简单归纳一下安装步骤:

  固定塔吊基础安装塔吊标准节安装爬升套架→安装回转→安装回转塔身→安装司机室→安装平衡臂→安装A架总成→吊装起重臂→穿钢丝绳和吊钩→加标准节及设备调试。
