24气缸4200马力柴油发动机大修过程

港口管理 小编 361次浏览 0个评论 扫描二维码

矿用卡车的柴油发动机就是一头怪兽,最强劲的发动机配置有24门气缸,能产生4200匹马力。当它开始露出疲态时,就需要大修保养了,这样的大修比重新购买一台新发动机要便宜很多。

24气缸4200马力柴油发动机大修过程

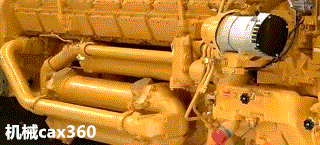

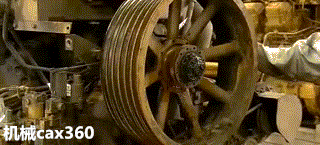

巨型柴油发动机的大修过程

温馨提示:请在WIFI环境下观看!

柴油发动机大修后的注意事项

  • 气缸压力为了保证有足够的汽缸压力,活塞与缸套的配合间隙,活塞环的端、边间隙必须符合要求,气门与气门座的密封性、喷油器前端的密封性要好,汽缸垫要好,且厚度符合要求;



  • 燃烧室容积柴油机经修理后,往往会使燃烧室容积发生变化,改变原有的压缩比,直接影响柴油机的正常工作,燃烧室容积改变的因素有:活塞位置装反,汽缸垫厚不当,曲柄连杆机械磨损或弯曲,涡流室镶块错位,气门下陷量过大等,在修理时,应对这些情况加以注意;



24气缸4200马力柴油发动机大修过程



  • 正时:包括供油正时和配气正时,若供油不正时、若配气不足时,会造成车辆不好启动,若勉强启动气门关闭不严,或气门头撞击活塞,同时,伴有发动机抖动、排气颜色不正;

  • 柴油雾化柱塞副、出油阀副及喷油器针阀副的技术状态不好,均会造成喷油雾化不良,使柴油机启动困难,燃烧不完全,积炭增多,以致发动机功率下降,油耗增加,因此,对燃油系,特别是精密偶件要认真进行检查;

柴油发动机机构组件

柴油机的主要机构组件一般包括:机体、曲柄连杆机构、配气机构、燃油系统、润滑系统、冷却系统、电器系统。

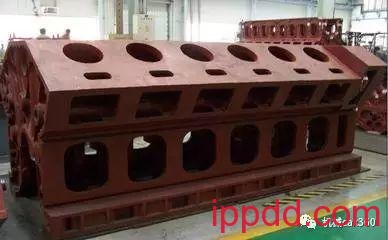

1、机体:是柴油机的骨架,由它来支撑和安装其它部件,包括:缸体、缸套、缸盖、缸垫、油底壳、飞轮壳、正时齿轮壳、前后脚。

24气缸4200马力柴油发动机大修过程

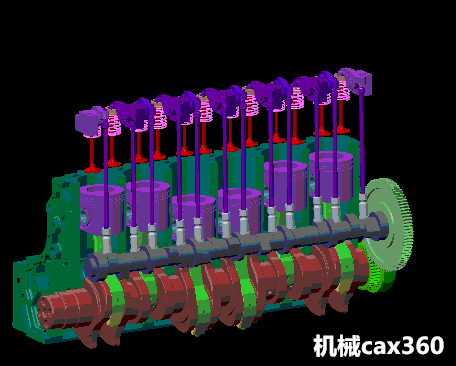

2、曲柄连杆机构:是柴油机的主要运动件,它可以把燃料燃烧产生的能量,通过活塞,活塞销,连杆,曲轴、飞轮转变成机械能传出去。包括曲轴、连杆、活塞、活塞销、活塞销卡簧、活塞销衬套、活塞环、主轴瓦、连杆瓦、止推轴承、曲轴前后油封、飞轮、减震器等。

24气缸4200马力柴油发动机大修过程

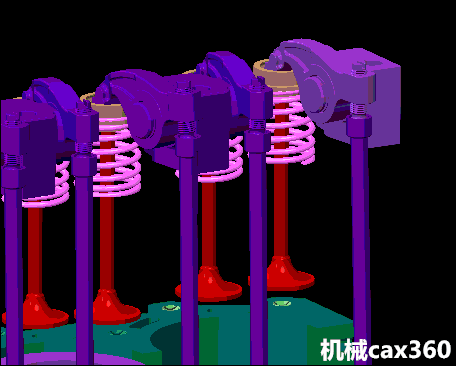

3、配气机构:是定时把进、排气门开启和关闭。包括正时齿轮、凸轮轴、挺座、顶杆、摇臂、气门、气门弹簧、气门座圈、气门导管、气门锁块、进排气管、空气滤清器、消音器、增压器等。

24气缸4200马力柴油发动机大修过程

4、燃油供给系:是按柴油机的需要,定时、定量的把柴油供给燃烧室燃烧。包括柴油箱、输油管、柴油滤清器、喷油泵、喷油器等。

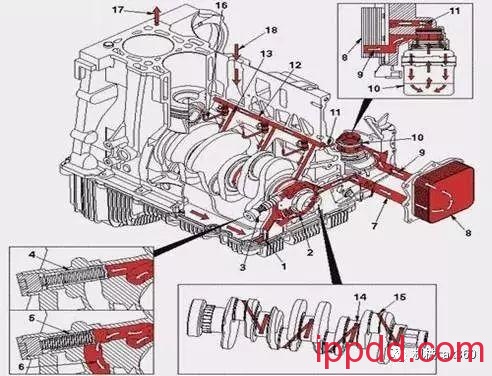

5、润滑系:是把润滑油供给各运动摩擦副,包括机油泵、机油滤清器、调压阀、管路、仪表、机油冷却器等。

24气缸4200马力柴油发动机大修过程

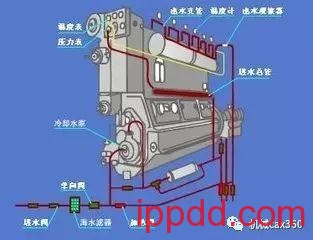

6、冷却系:是把柴油机工作时产生的热量散发给大气。包括水箱、水泵、风扇、水管、节温器、水滤器、风扇皮带、水温表等。

24气缸4200马力柴油发动机大修过程

7、电器:是启动、照明、监测、操作的辅助设备。包括发电机、启动马达、电瓶、继电器、开关、线路等。
