PT螺纹,NPT螺纹,G螺纹,公制螺纹的区别,值得学习!

NPT,PT,G 都是管螺纹

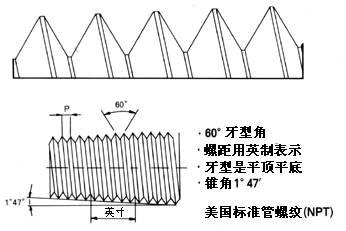

NPT 是 National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716。


PT螺纹,NPT螺纹,G螺纹,公制螺纹的区别,值得学习!



PT 是 Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16. 国家标准可查阅 GB/T7306。



G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307。

另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英吋.行内人通常用分来称呼螺纹尺寸,一吋等于8分,1/4 吋就是2分,如此类推。

G 就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。



ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,国标标注为Rc。

公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别。



公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。


公制螺纹用公制单位, 美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹直径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。

螺纹的角度:公制和美制螺纹都是60度,英制是55度,TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹(TW29度 TR和TM30度)。

普通螺纹:公制螺纹 M;英制W;美制UNC、UNE、UNEF

管螺纹:英制PS、PT、PF ;美制NPS、NPT、NPTF、NPSM

风嘴螺纹:CTV、TV 1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).

英制螺纹: 按照公称尺寸和每英寸牙数制定规格

如1/4"-20 ,3/4"-10, 1"-8 ,1/4"-20表示 公称尺寸1/4 即大径为6.35mm(25.4除4=6.35)每英寸20牙,依此类推。



NPT螺纹简要尺寸

管子公称尺寸
in
1/16 1/8 1/4 3/8 1/2 3/4 1 1 ¼ 1 ½ 2 2 ½ 3 3 ½ 4
管子外径 in 0.3125 0.405 0.54 0.675 0.84 1.05 1.315 1.66 1.9 2.375 2.875 3.5 4 4.5
mm 7.9 10.3 13.7 17.1 21.3 26.7 33.4 42.2 48.3 60.3 73 88.9 101.6 114.3
每英寸牙数 27 18 14 11 ½ 8
螺距:mm 0.9408 1.411 1.814 2.209 3.175
旋合长度:mm 4.064 4.102 5.786 6.096 8.128 8.611 10.16 10.668 11.074 17.323 19.456 20.853 21.438
旋合中径:mm 7.142 9.489 12.487 15.926 19.772 25.117 31.462 40.218 46.287 58.325 70.159 86.068 98.776 111.433
