三角形接法中相电压是怎么定义的

三相电源绕组的连接方式有两种,分别是星形连接和三角形连接,那么在这两种连接方式中是怎么规定相电压和线电压的呢?

星形连接

星形连接就是将三相电源的三相绕组的末端连接在一起,由三个相线和一个中性线组成,相线就是每相绕组引出的导线,一般用L表示。

三个相线对中性线的电压就是相电压,因为三相的各相电动势基本相等,所以三个相电压在数值上大小是相等的。

三角形接法中相电压是怎么定义的

线电压就是三相中任意两相之间的电压或者是两个绕组首端与首端之间电压,当电源电压对称时线电压在数值上等于相电压的根号3倍,各线电压超前相应相电压30度。

配电变压器低压侧的三相绕组一般采用星形连接。

三角形连接

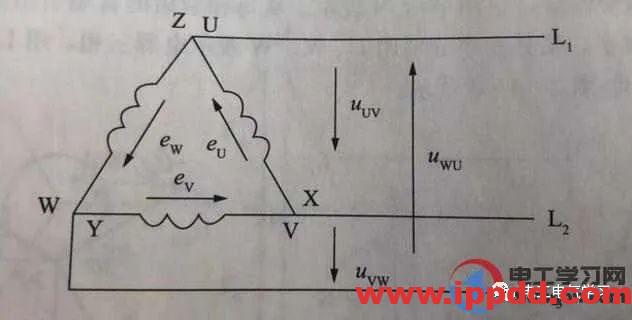

三角形连接就是将电源的三相绕组中的一相绕组末端与另一相绕组的首端相连形成闭合回路。

三角形接法中相电压是怎么定义的

三角形连接是没有中性点的,加载在每一相的电压也就等于每一相之间的线电压

综上所述,星形连接是线电压是相电压的根号3倍,而三角形连接是相电压是等于线电压的。
