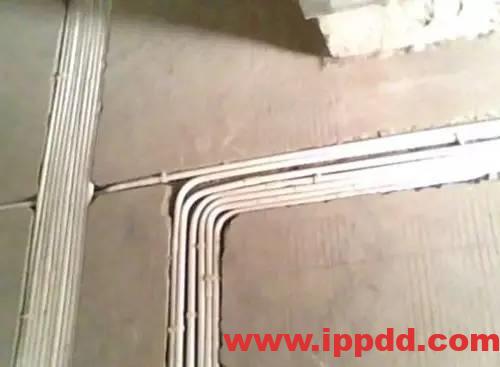

布线要讲“横平竖直”的原则。使用专用中材PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80cm使用一个管卡，拐角处每隔20cm使用一个管卡。
-
插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。
-

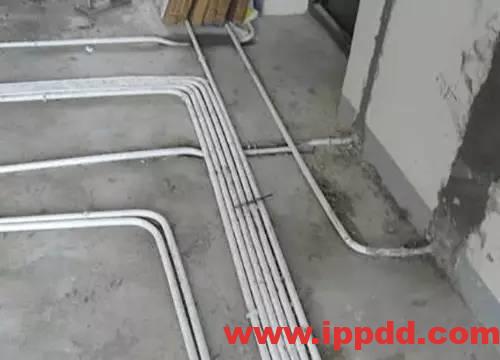

使用中材PVC管，在弯管时用弹簧现弯，不得使用90°弯头及三通（目前我们基本没有出现z，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密、平直、平顺，直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。
-

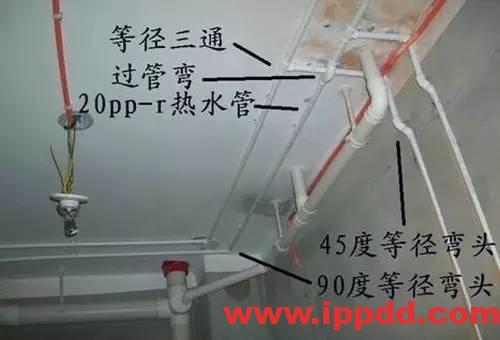

管道绞牙深度掌握适中，无毛刺。管道连接处用生料带缠5～6圈，管道绞牙数为5～6牙，直到拧紧接头，千万不能烂牙接进管中。
-
导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。
-
要非常注意的一点，切记严禁线管直接铺设在复合板下面，如果在实木地板下的线管必须要做加固措施。
-
在厨房和卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理，防止水渗入线管内。
-
一线一管。穿入线管的导线不应大于线管的孔面积40%，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。
-
导线进入线盒必须保证留有一定的长度，留有10～15cm，音响留100cm，穿软管以便进行开关、插座的安装维修。
-
装水管距离墙面应为1.5cm，左热右冷，间距15cm中。
-
电线与水管平行距不应小于30cm，交叉、过桥距不应小于10cm。
-
电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。
-
水电验收合格后，方可粉平线槽，墙槽应用1:3水泥砂浆填补密实，分两次粉平墙面。
-

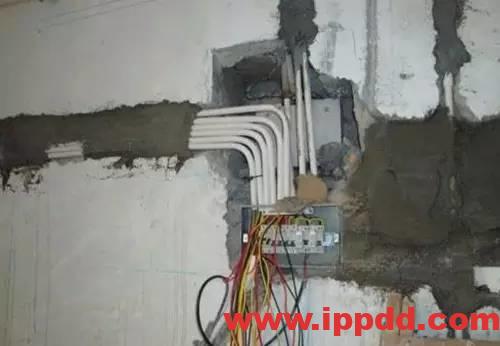

每套住宅应设置不少于一个家居配电箱，家居配电箱宜安装在套内走廊、门厅或起居室等便于维修维护处，箱底距地高度不应低于1.6m。
-
不可擅自移动原配电箱位置，若需移位要加过渡盒，并与设计、监理方确定方案，在监理指导下方能进行施工。
-
厨房插座单独回路供电。
-
照明：一般合并设置一个回路即可，一个照明回路不应带超过25盏灯，如有分区控制需求，可设多个回路。
-
空调设备：各自单独回路供电。
-
卫生间插座单独回路供电。
-
其他插座回路：可以根据布线的方法和插座设置数量，划分回路，一个回路不宜超过10个插座。如果有多台电脑，一个回路不宜超过5台电脑。当有其他大型用点设备时，可另行增加回路。
-
备用回路：一到两路。
配电箱内开关额定电流大小常用的选择为：
-
总进线
总开关：一般选择2极32A到63A的C型微型断路器（两位宽度）
自复位过欠压保护器：选择和总开关极数、额定电流一致即可
（多雷地区需要）电涌保护器（SPD）及后备保护断路器：选择标称放电电流In为5kA的1P+N SPD及20A 2极iSCB或16A 2极微断
-
分支回路
照明回路：10/16A带漏电保护的C型微型断路器（一位宽度）
一般插座回路：16A或20A（建议）带漏电的C型微型断路器（一位宽度)
厨房插座回路：16A到32A带漏电的C型微型断路器（一位宽度）
空调插座回路（各自单独回路供电）：16A/20A/25A带漏电的C型微型断路器（一位宽度）
卫生间插座回路：20A或25A带漏电的C型微型断路器（一位宽度）
* 请务必确认与供电线路载流量、负载工作电流匹配！
电线选择
-
建议选择阻燃铜制BV电线，标注“ZC”表示阻燃等级C
-
电线规格：按照载流量选择，通常按如下配置BV导线：
10A：1.5㎜²
16A：2.5㎜²
20A：4㎜²
25A：4㎜²
32A：6㎜²
40A-63A：10㎜²
-
两路线的零线、地线不能共用。两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
-
导线色标：配电箱及各回路配线均需按规范要求进行分色。
-
配线时，相线与零线的颜色应不同，同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线。穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
-
文明施工，规范施工，加速施工，给整个工程开个好头。
-
电话必须使用专用电话线穿线管敷设，不能与其他线混穿一管。
-
TV有线电视线必须采用符合要求的同轴电缆线(宽频7.5II)，并严禁对接，有线网络线的弯曲半径>或=8D(R为64 mm)。
-
TV有线电视线严禁与网络线混穿一管。
-
强弱电严禁在同一根管内铺设，不得接入同一个接线盒。
-
强弱电线管间距要大于15 mm。电话线、电视线等信号线不能和电线平行走线。
-
四终端以下的安装，应采用分频器(分配器) 。分配必须安装在120型的大方线盒内(TV盒)，减少电平信号的损失，同时又便于维修。
-
进行通电实验，检查所有电器元件的工作状态功能是否正常。
-
留足音响线出口的长度方便以后移位(应留足1m距离)，并保护。
-
完毕后有电工绘制电路图(电器排列平面图，系统图)。
-
电工必须持证上岗，配备规范电工工具。
-
电工工作时必须穿绝缘鞋，必须两人以上操作，严禁穿短裤进行工作，文明施工。
-
灯具的安装最基本的要求就是牢固。
-
室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的灯具的金属外壳均应接地可靠，以保证使用安全。
-
卫生间及厨房装矮脚灯头时，宜采用瓷螺口灯头接线，相线(开关线)应接在中心触点端子上，零线接在螺纹端子上。
-
台灯等带开关的灯头，为了安全，开关手柄不应有裸露的金属部分。
-
装饰吊平顶安装各类灯具时，应按照灯具的安装说明要求进行，安装灯具重量大于3 kg应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安(能用吊平顶吊木龙骨支架安装灯具)。不得挂在相邻的水管、电管上，必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。
-
轻型灯具，可吊挂在原有或附加大、中龙骨上，但必须作加固处理。严禁吊挂在空调风管、水管和电管上。
-
成排灯具必须横平竖直，允许偏差不大于3mm。
-
在吊平顶内与灯具连接的导线，必须有软管保护，不得裸线。
-
安装开关、插座时不得碰坏墙面，要保持墙面的清洁。
-
开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。
-
其他工种在施工时，不要碰坏和碰歪开关、插座。
-
根据设计和客户方案要求确定开关、插座、灯具的相关位置。
-
插座、开关安装牢固，四周无缝隙；面向电源插座的相线和零线的位置右相左零，有接地孔的插座，其他线插应为上方位置，接地应可靠。
-
插座离地面应不低于200mm。同一室内安装的插座应采用防触电保护措施的插座；成排安装的插座高低不应大于2mm。
-
开关、插座整洁无污迹。1.5m以下安装的插座应采用防守触电保护的插座；线盒内导线应留有余量，长度宜为150mm。接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳。
-
照明灯开关距地面高度宜为1.3m，开关、插座距门口为150～200mm，开关不宜装在门后。
-
开关位置应与灯头位相对应，同一室内开关方向应一致。
-
暗盒要平整，不能超出墙平面，安装在木质材料上的开关、插座的接线盒要接至面板底。线管要低于墙平面，与暗盒连接用暗盒螺母，开关、插座分别要在同一水平上。
