在PLC编程中，一般把停止按钮物理接点接成常闭，程序中写成常开，这样的停止按钮在这套设备中只起到信号作用。
为什么PLC编程中急停要和普通急停按钮相反呢？其实写成常开的不仅仅是急停，还有热继、温控等等带有保护功能的接点，具体原因见下文：

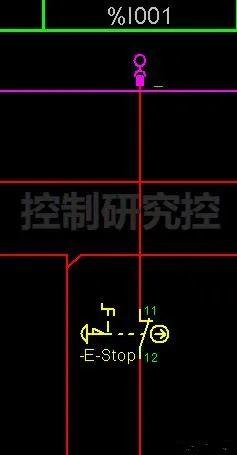

首先急停按钮接入PLC的DI点中也是以常闭点接入：
上图就是急停按钮接入PLC中的接线图的一部分，可以看到是常闭触点的状态接入！以常闭触点接入的好处是，当急停按钮所在的线路断路了，程序中也能立马反映出来，或者说相当于急停按钮被按下去，常闭触点变成了常开触点，实现了对断线状态的监控！
这段程序，启动条件1（I0.2）和启动条件2(I0.3)都是以常开状态接入PLC的两个按钮，而急停按钮(E_StopPB)则是以常闭状态接入PLC的按钮！—从图片上的圆圈①可以看到，3个按钮都没有按下的时候，只有E_StopPB是接通的，当三个按钮都按下时即圆圈②处，启动条件1和2的两个状态接通了，而E_StopPB的状态则是显示断开！
这两种状态的不同就解释了，为何急停按钮在PLC硬件处接线要用常闭，而PLC程序中要用常开！—是因为PLC模块的数字量DI点，是外围电路接通程序内部就显示接通，而外围电路断开则程序内部就显示断开，也就是说PLC的DI点硬件电路设计造成的！
