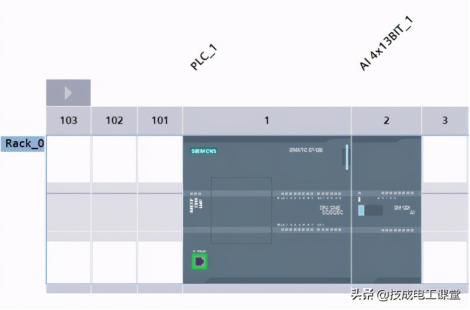

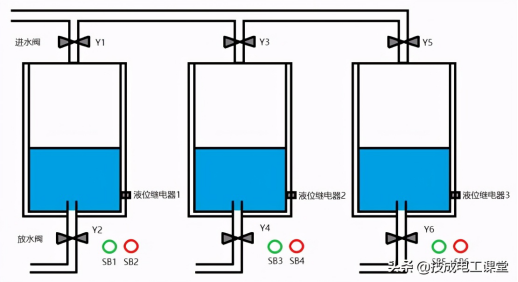

IO分配好之后根据IO分配的点进行接线即可，还需注意液位传感器需要接到模拟量输入模块，一共有三个液位传感器，那么可以选择SM1231 AI04的模块，分别接到通道1、通道2、通道3即可。
因为使用到了模拟量模块，还需要设置相应的模拟量输入信号的参数。

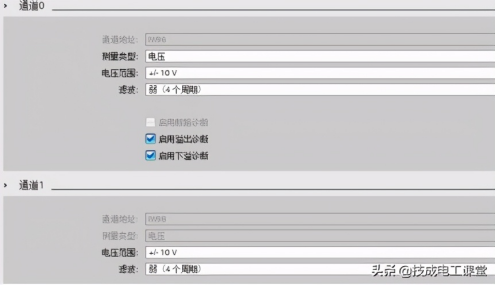

根据液位继电器的输出信号类型进行配置，我们配置测量类型为电压，电压范围是正负10V，滤波为4个周期，启用溢出诊断和下溢诊断。通道0对应的地址是IW96，通道1对应的地址是IW98，通道2对应的地址是IW100。

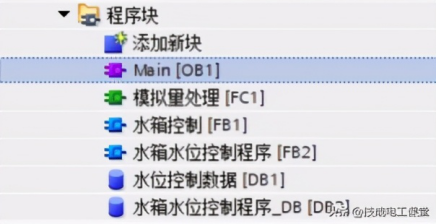

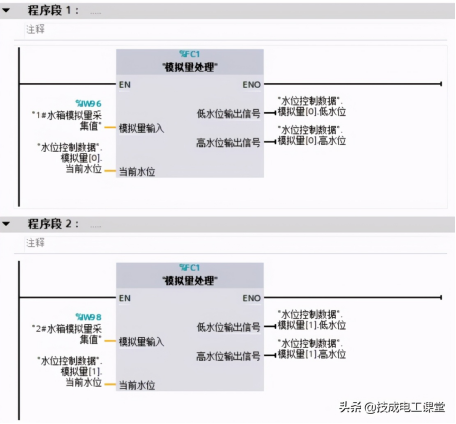

因为三个水箱 计算过程是相同的，所以我们可以编写一个带形式参数的FC块，方便重复调用。具体操作是添加一个FC块，并且命名为“模拟量处理”，设置好变量并编写FC程序。

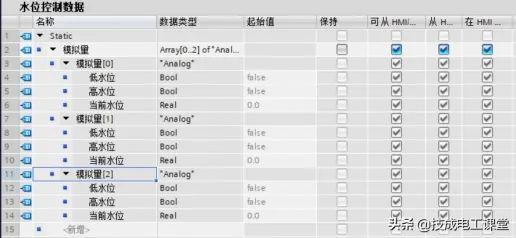

此外，再新建一个全局DB块，把它命名为“水箱控制数据”，我们可以在里面建立一个名称为“模拟量”的变量名称，数据类型设置成数组Array[0..2]of “Analog”，然后把每个元素的数据类型选择成建立的PLC的数据类型。
具体操作是添加一个FB块，并命名为“水箱控制”，在FB的接口区建立相应的形式参数变量，然后再编写FB中的控制程序。
以上是打开放水阀程序，当按下放水阀开按钮时，放水电磁阀打开，按下放水阀关按钮或者水位达到低水位时，关闭放水阀。

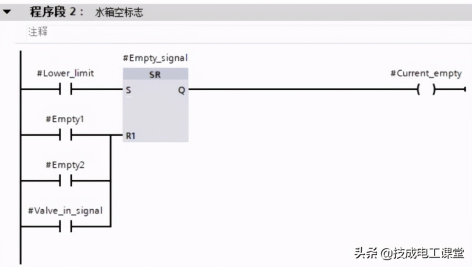

以上标记水箱空标志程序，因为水箱出现空信号后可以进行注水操作，但是一次只能对一个水箱进行注水，所以当标记水箱为空标志信号为1时，才可以进行注水操作。
当水箱水位到达低水位，则说明水箱是空的，这时如果另外两个水箱的空标记信号没有，那么这个水箱的空标记信号输出为1，如果另外两个水箱已经有水箱出现空标记信号的话，那么这个水箱的空标记信号不能输出为1。
而且当这个水箱开始注水时，水箱的空标记信号需要复位。

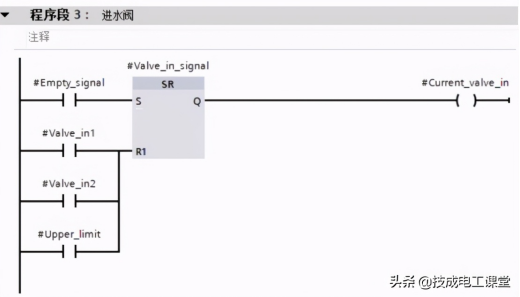

以上是开进水阀程序，当水箱空标记为1时，就可以打开进水电磁阀，同理因为一次只能对一个水箱进行注水操作，所以如果检测到另外两个水箱有注水操作时，那么这个水箱也不能进行注水操作。当达到高水位时停止关闭进水电磁阀，停止注水操作。

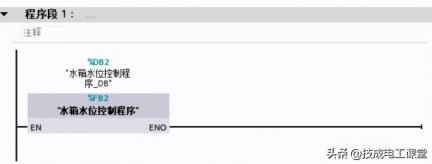

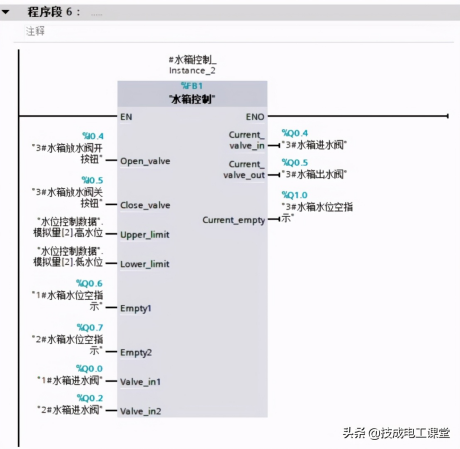

此外还要调用水箱控制FB块程序，需要注意调用FB块在分配背景数据块时，要选择多重实例背景，调用之后编写每隔水箱的放水和进水的程序。

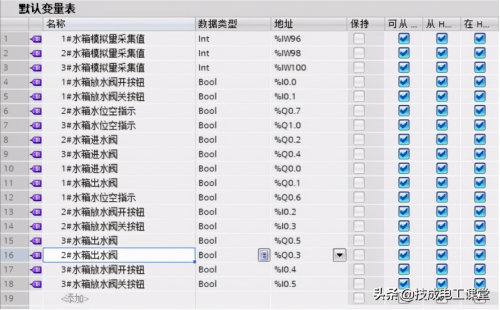

以上程序对应的变量表，包括名称、地址、数据类型如下图所示。
这样，我们就完成了整个控制案例的程序设计，当然这并不是一个完整的项目，如果是应用到实际项目中，可能还会有其他需要考虑的问题哦，这个就等待大家家去思考啦~
