6种液压基本回路，25张液压回路图分析，45页PPT给你讲得明白了

6种液压基本回路介绍

常见的6种基本回路包括：快速运动回路、调速回路、同步回路、顺序回路、平衡回路和卸荷回路。

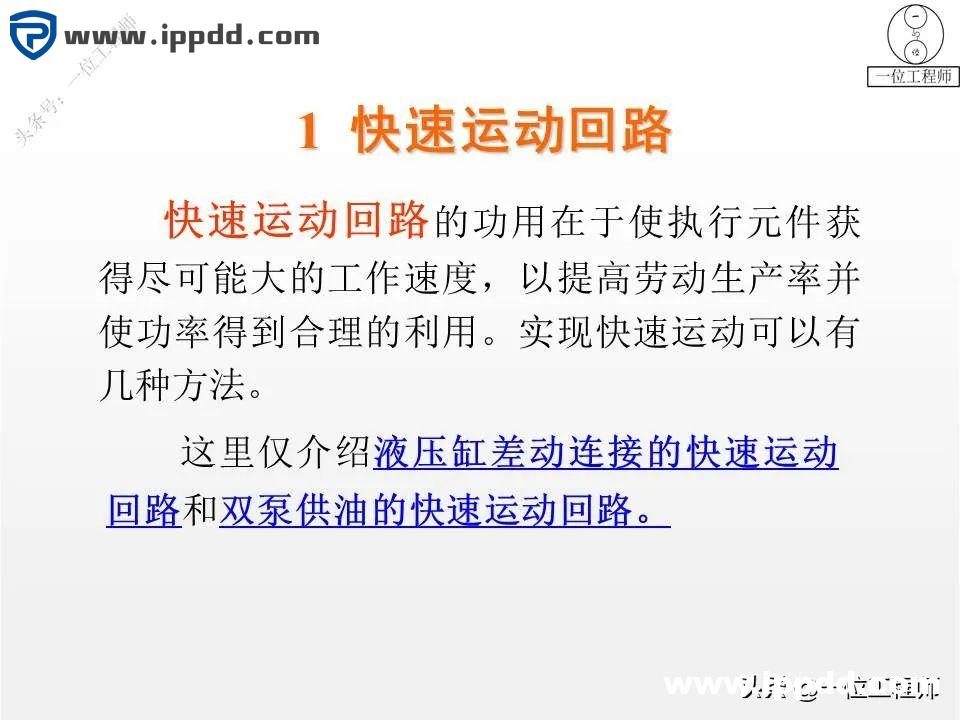

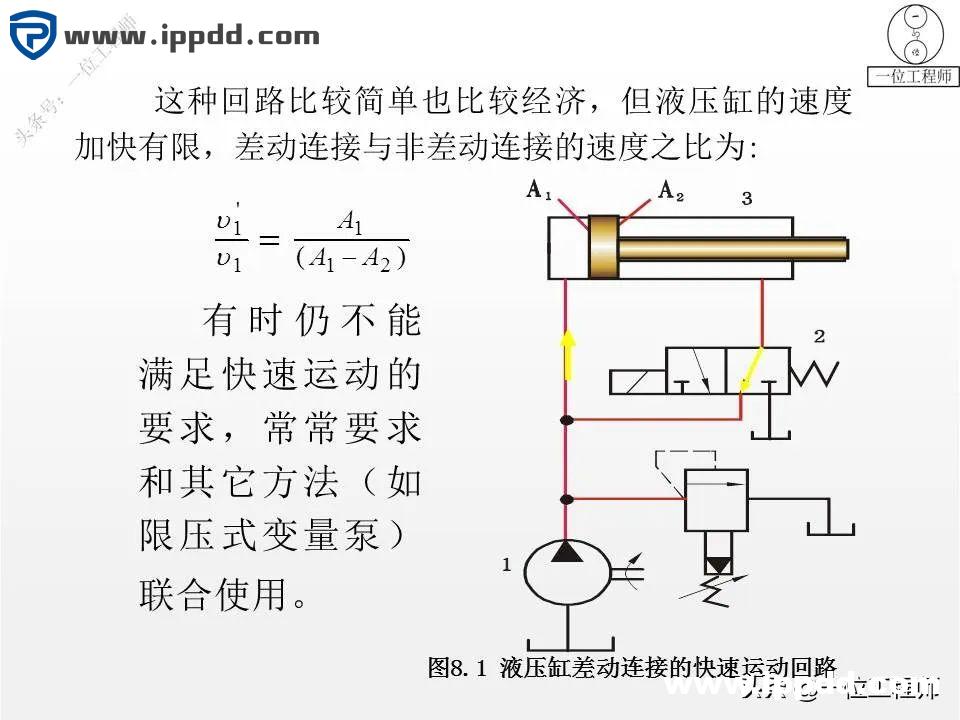

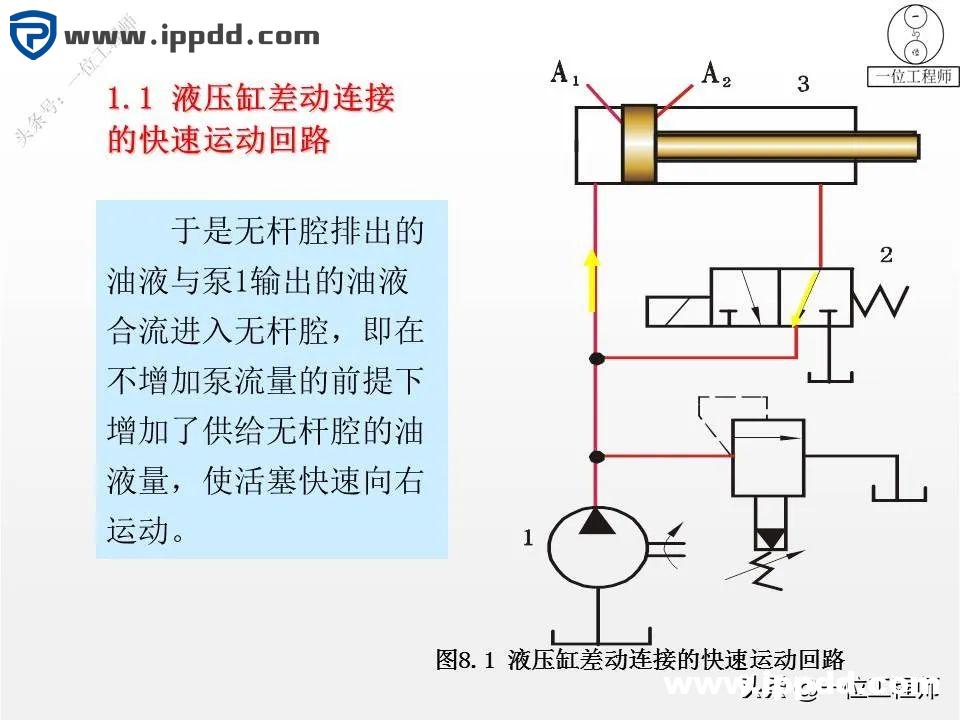

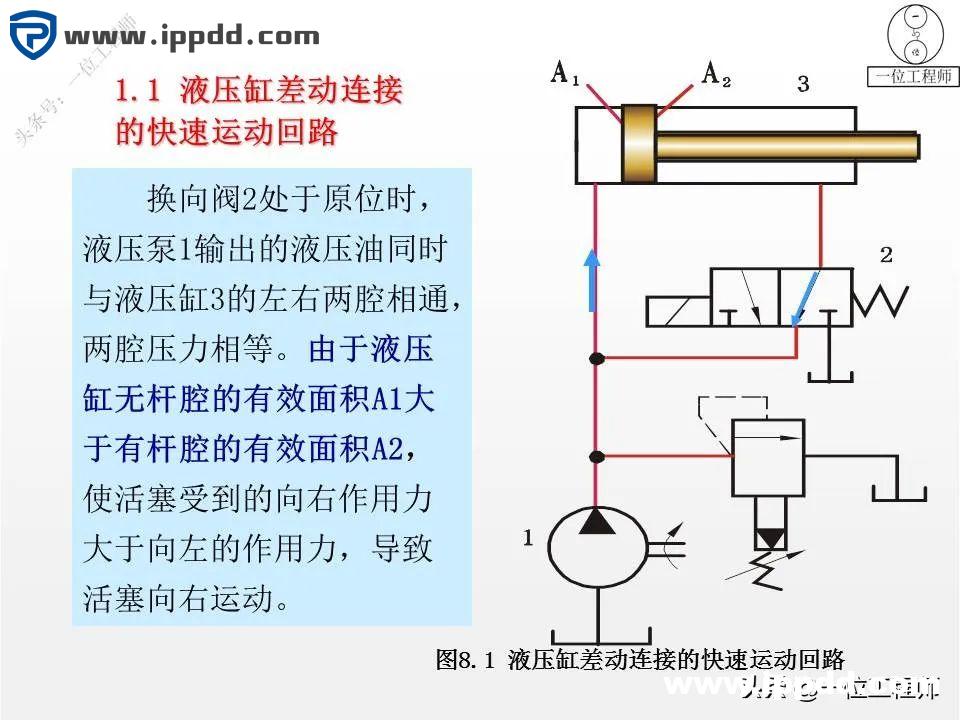

快速运动回路的功用在于使执行元件获得尽可能大的工作速度，以提高劳动生产率并使功率得到合理的利用。实现快速运动可以有几种方法。

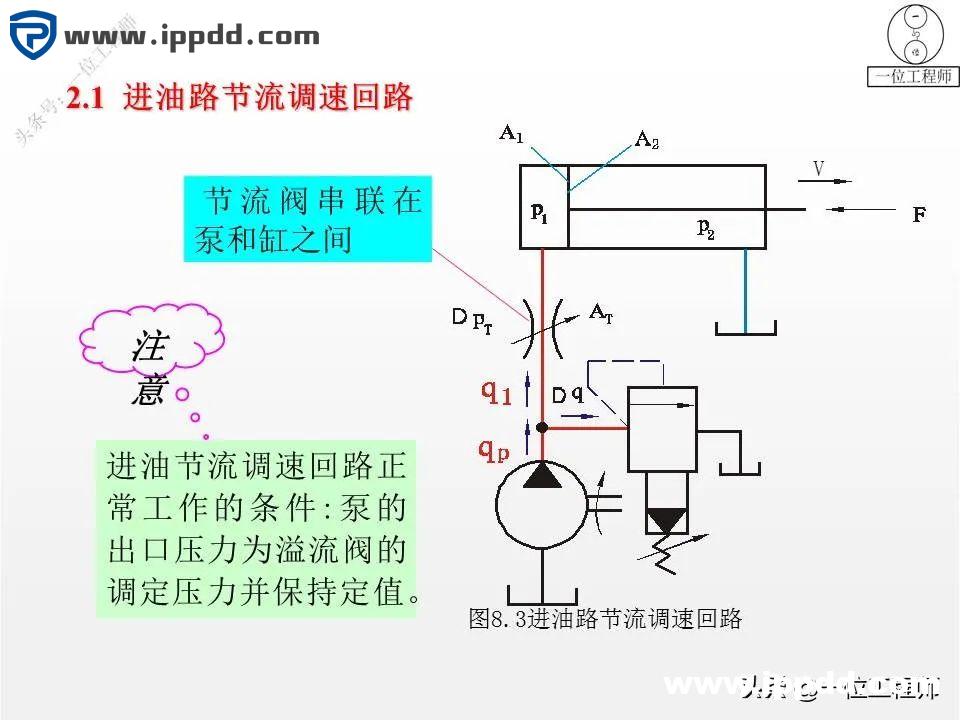

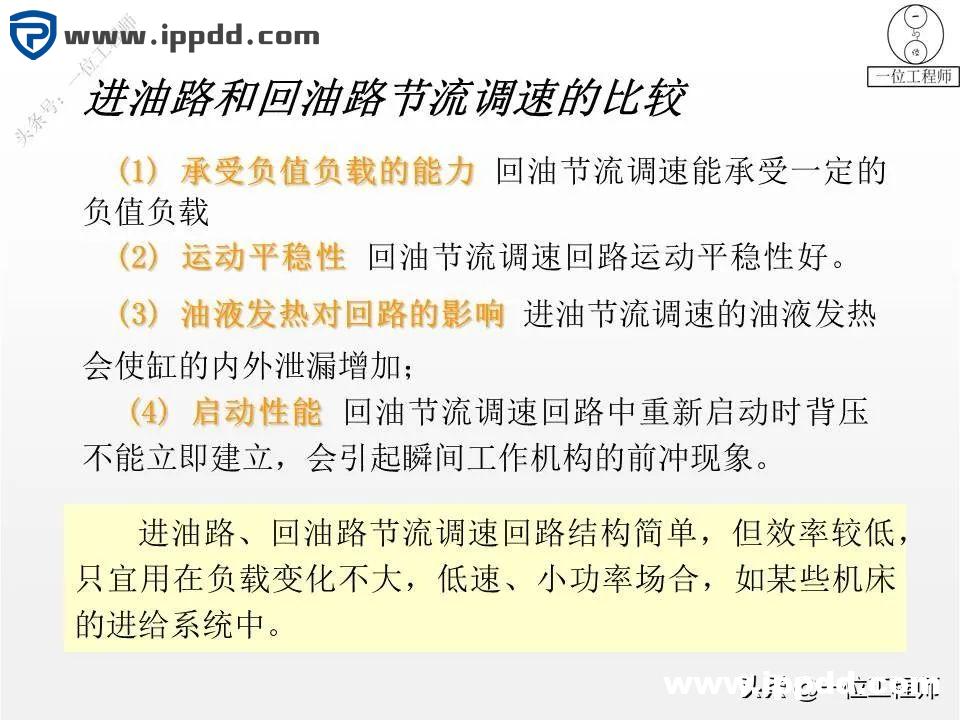

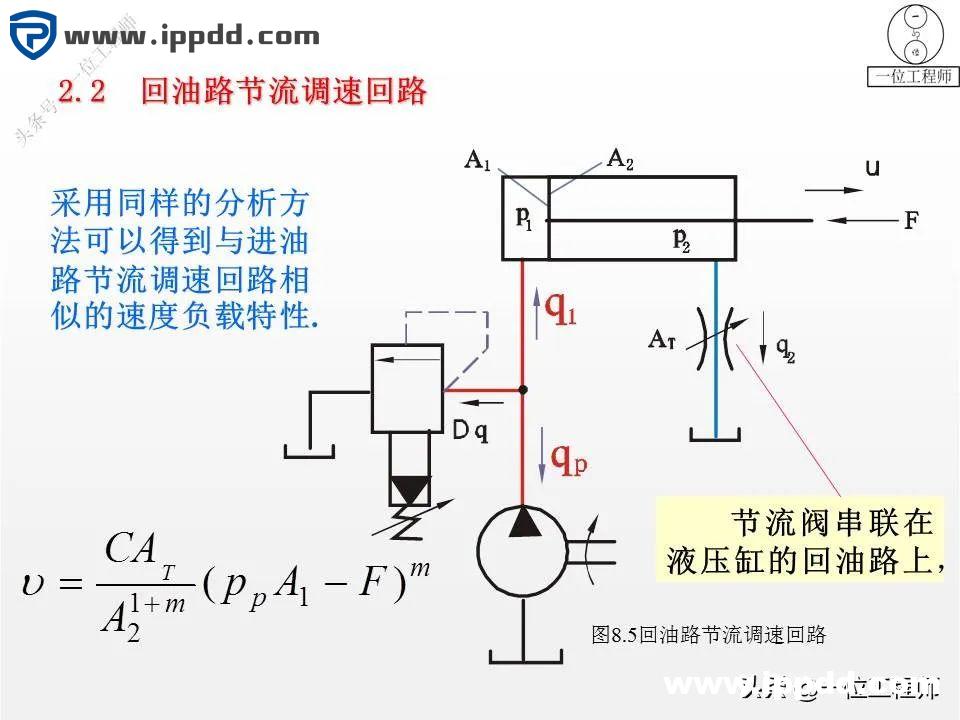

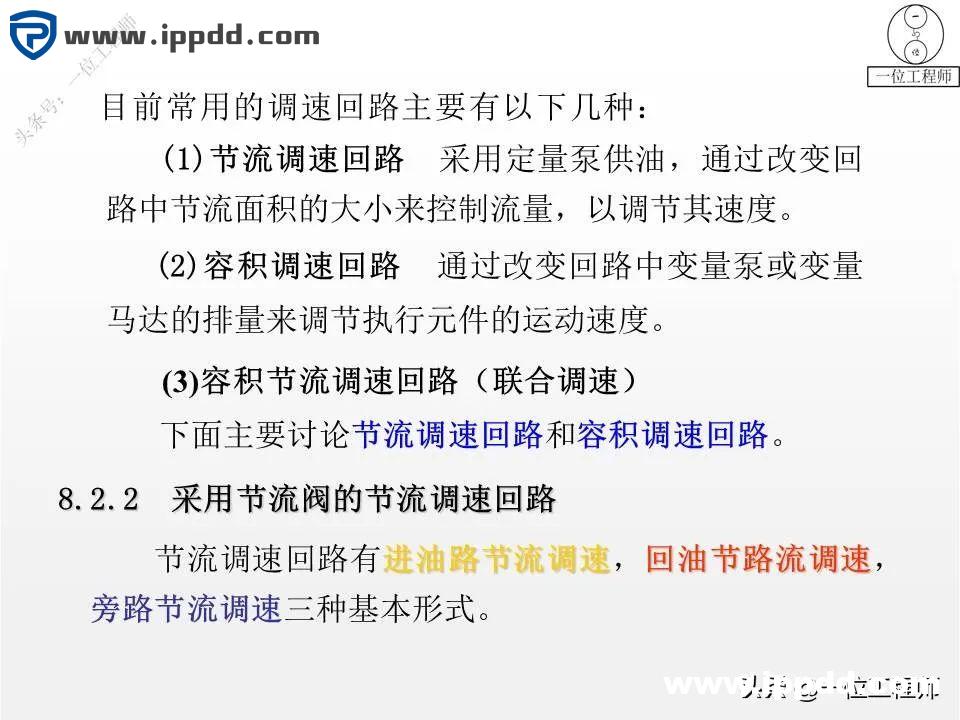

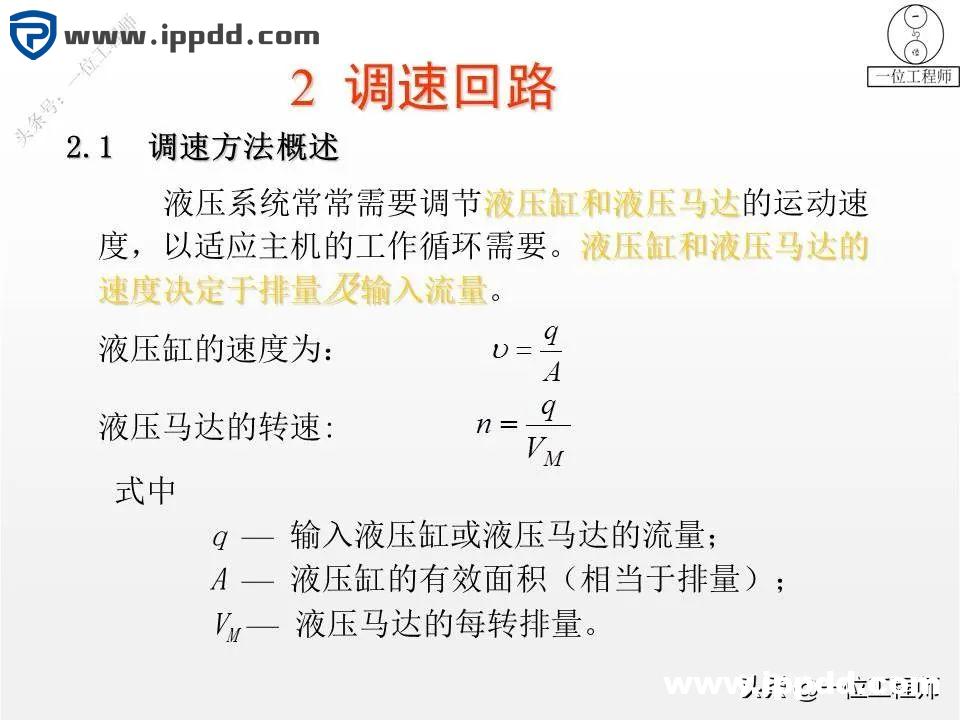

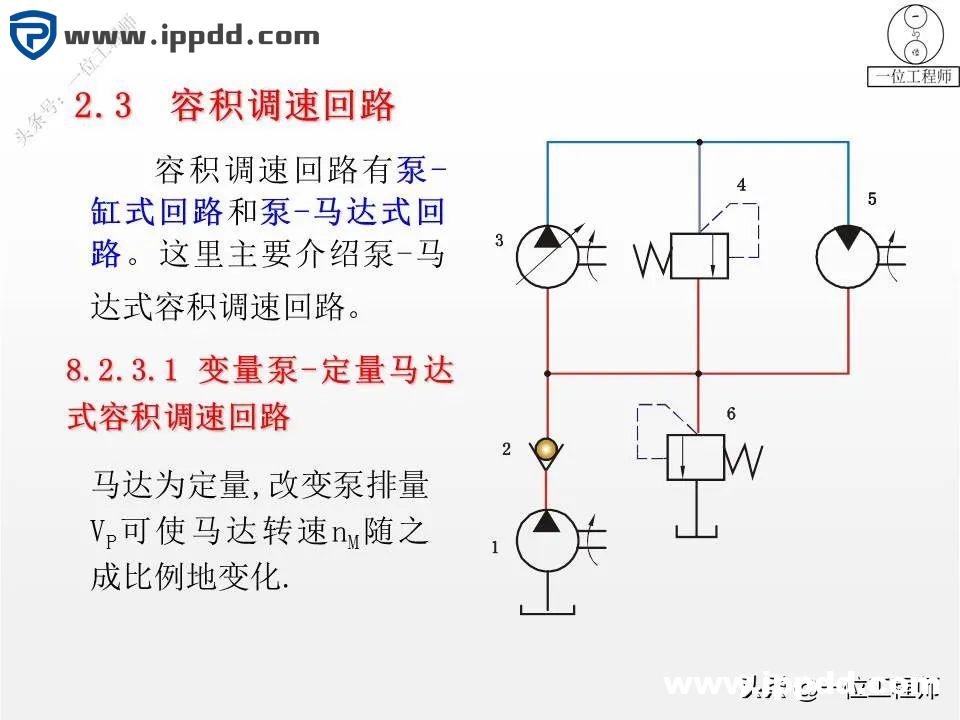

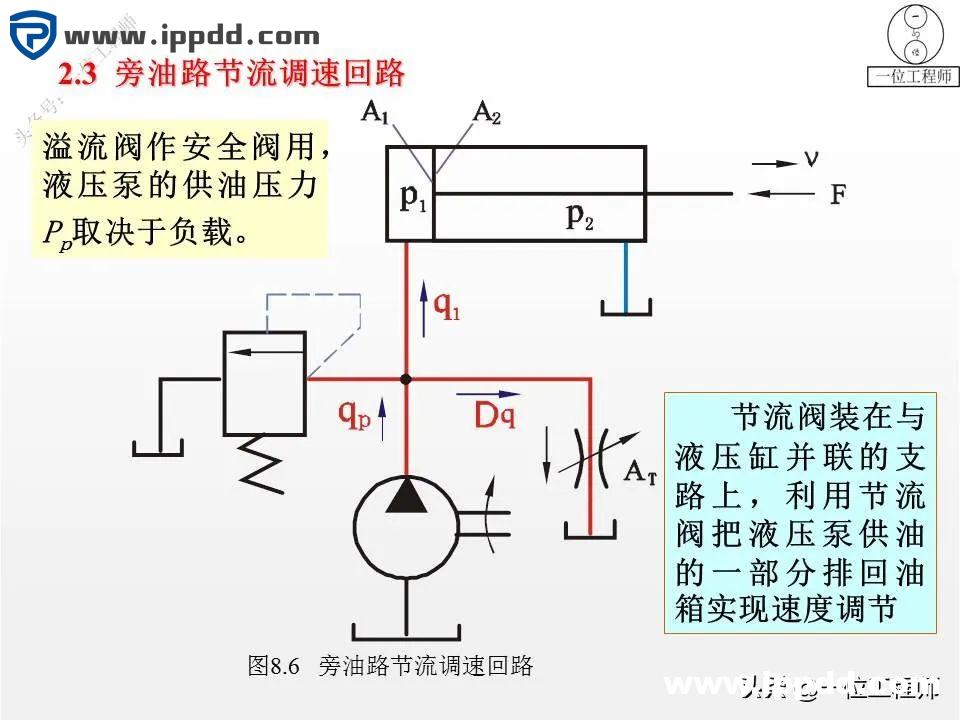

对于调速回路，液压系统常常需要调节液压缸和液压马达的运动速度，以适应主机的工作循环需要。液压缸和液压马达的速度决定于排量及输入流量。

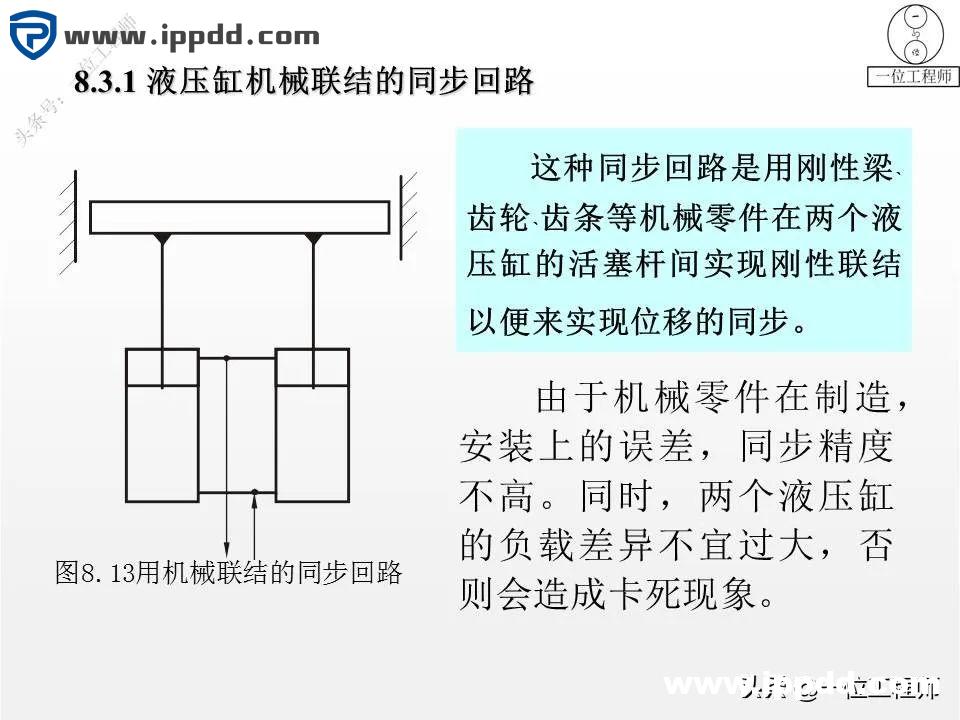

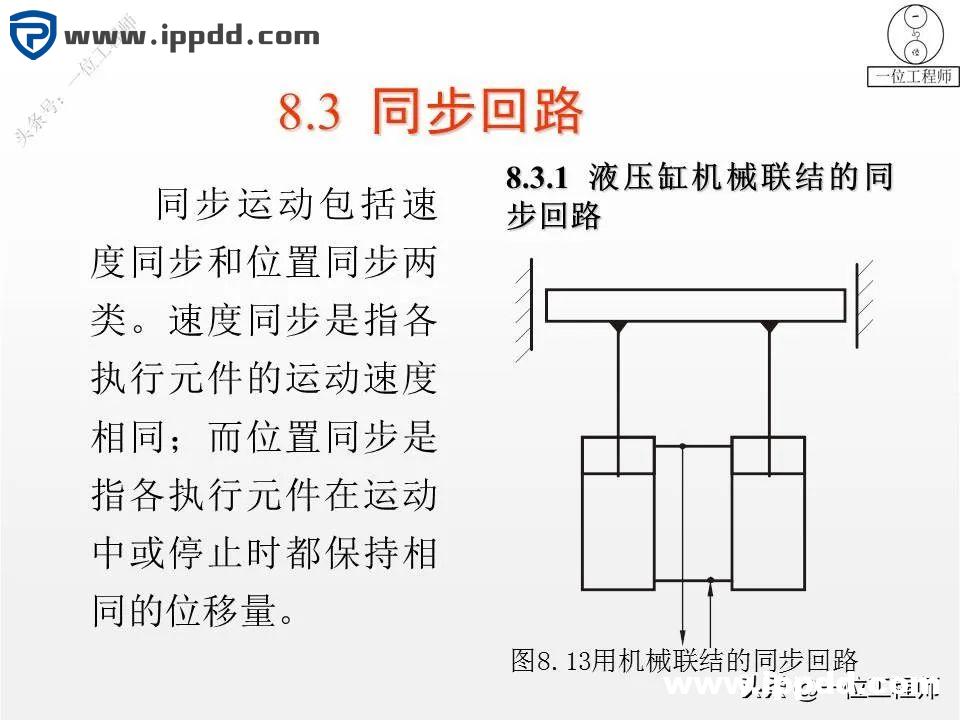

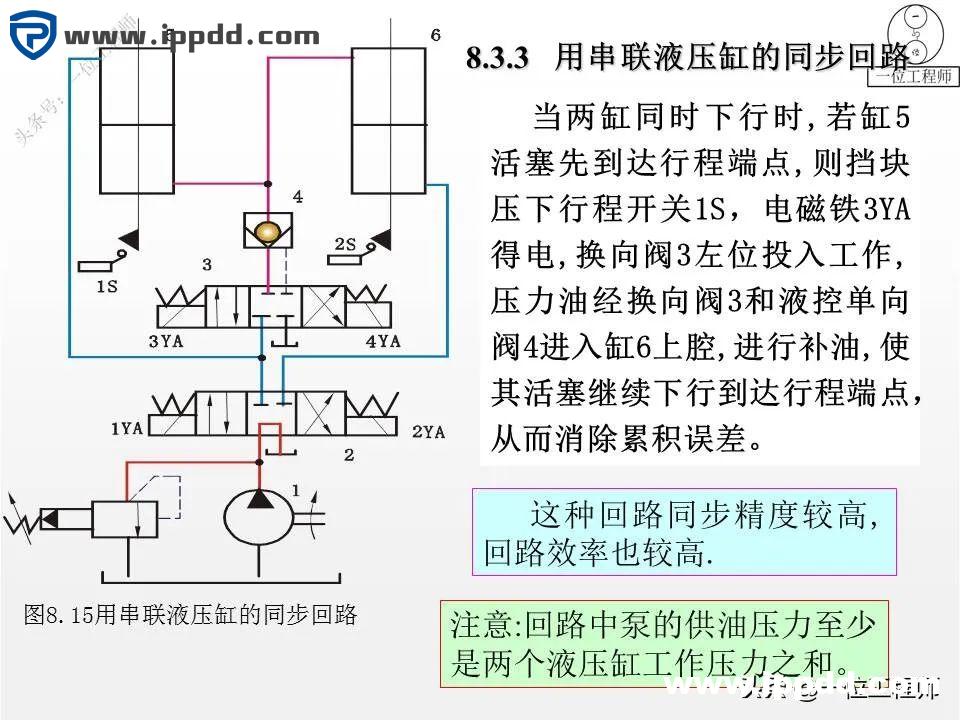

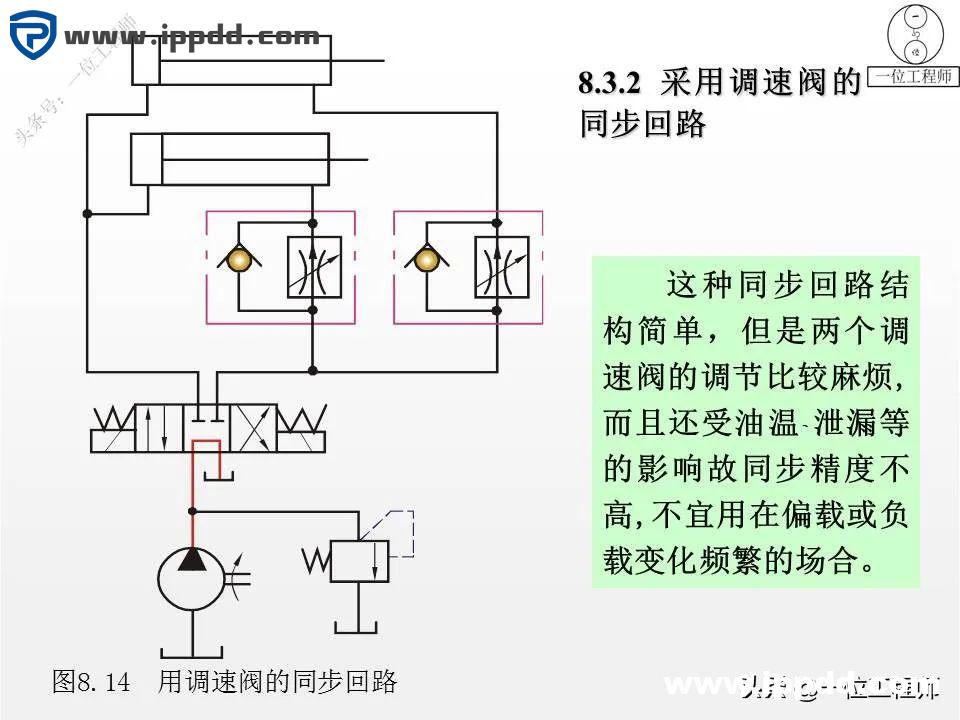

同步运动包括速度同步和位置同步两类。速度同步是指各执行元件的运动速度相同；而位置同步是指各执行元件在运动中或停止时都保持相同的位移量。

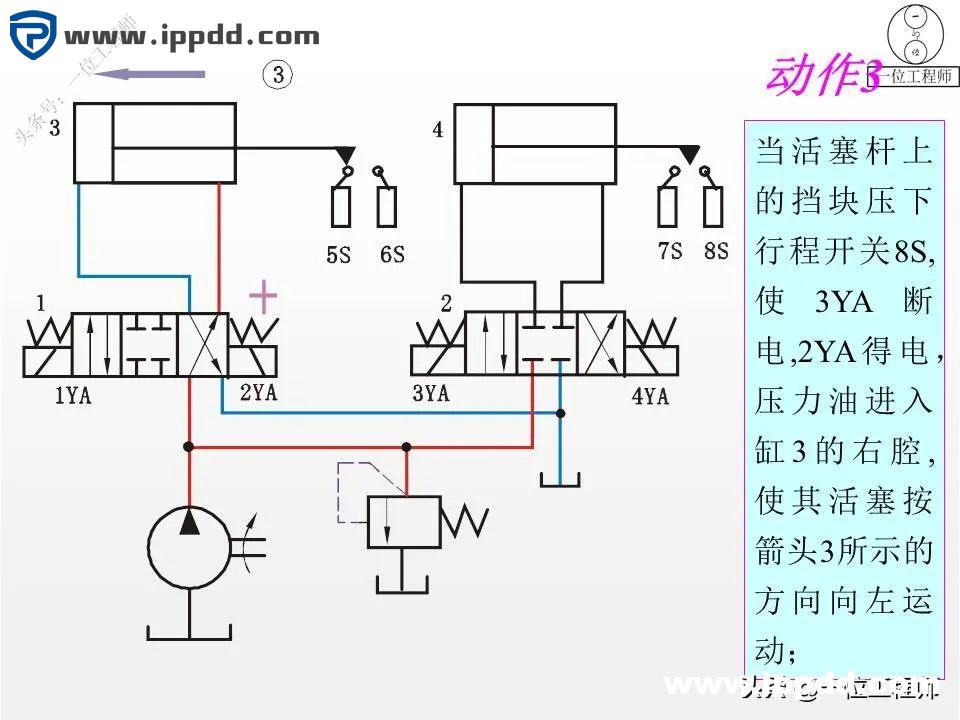

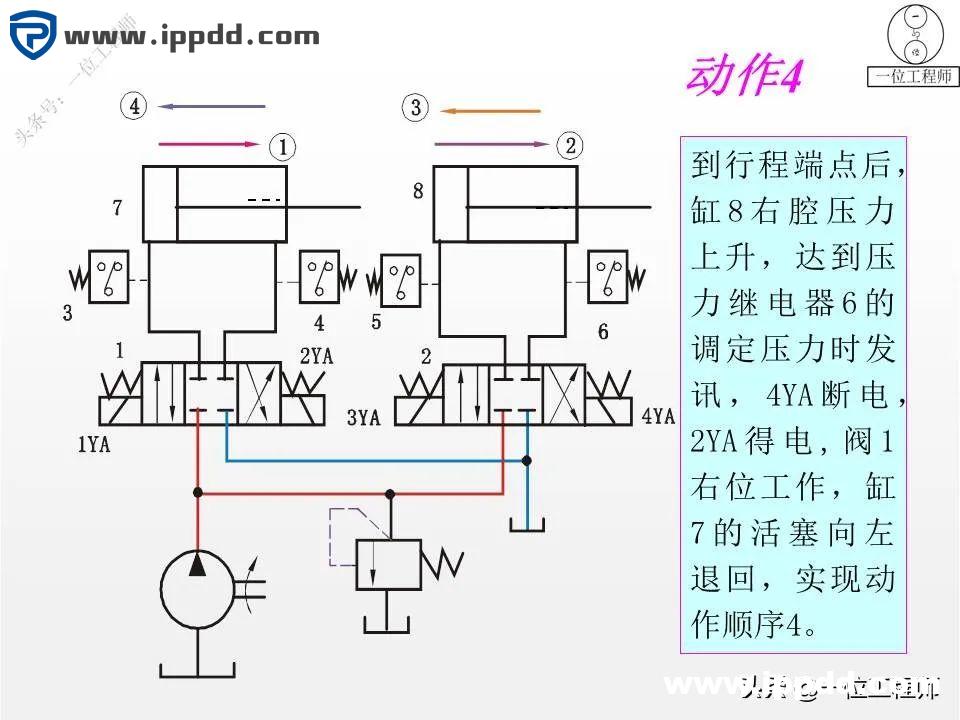

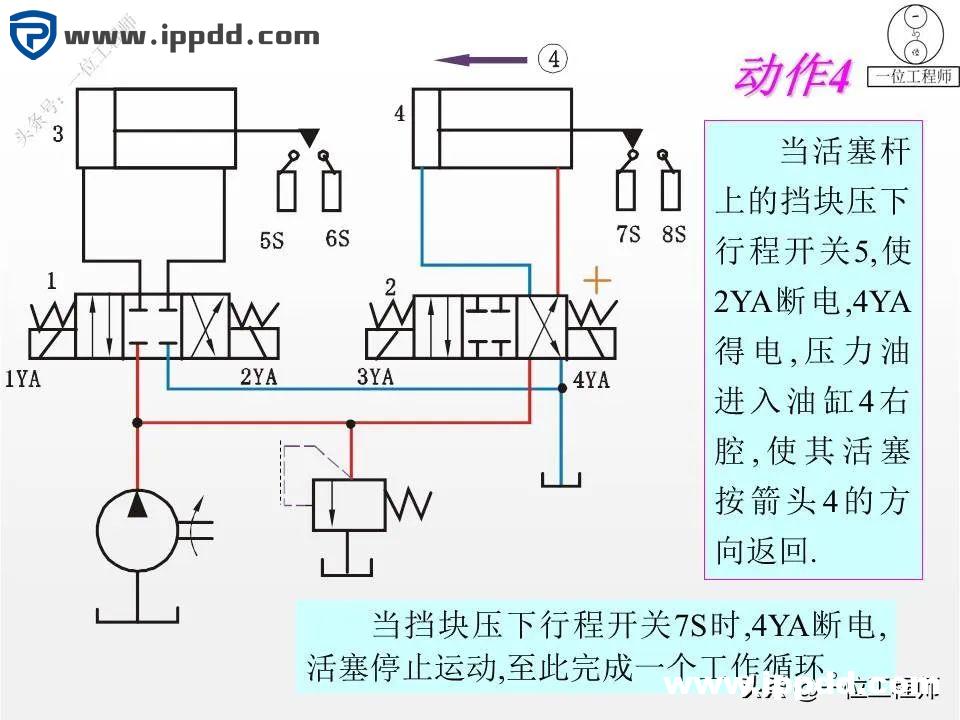

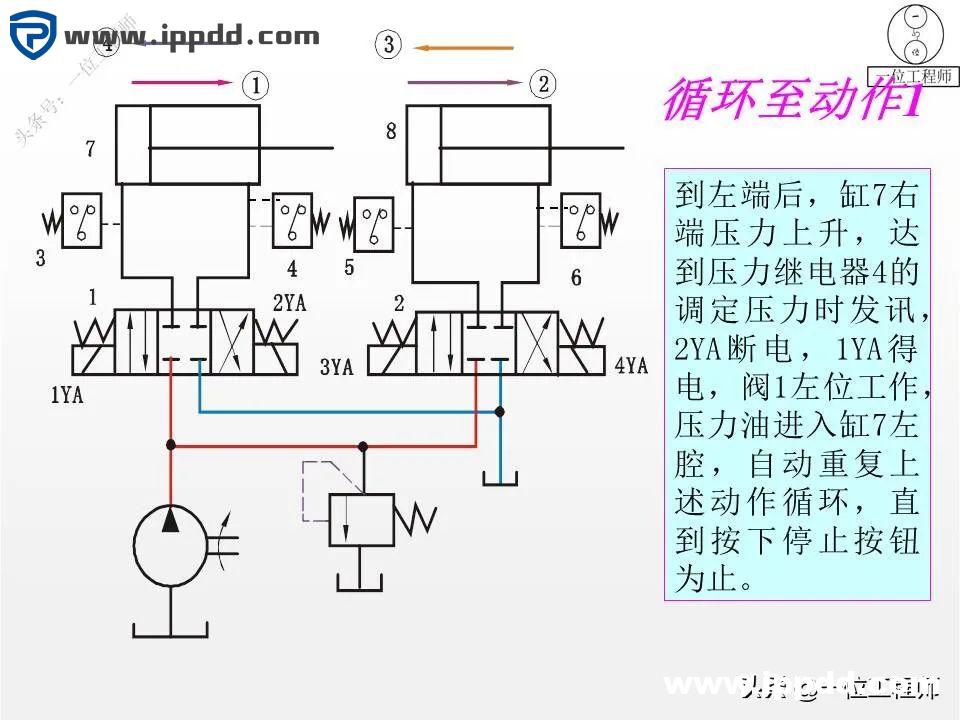

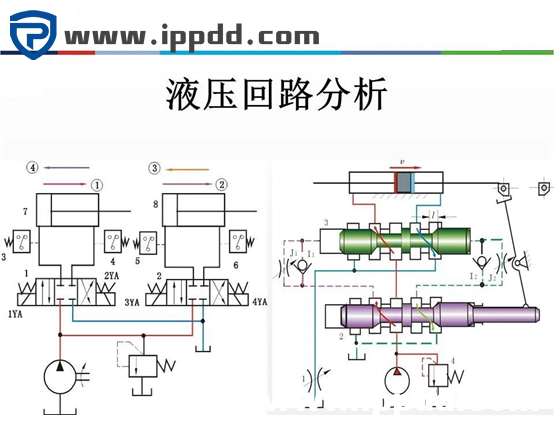

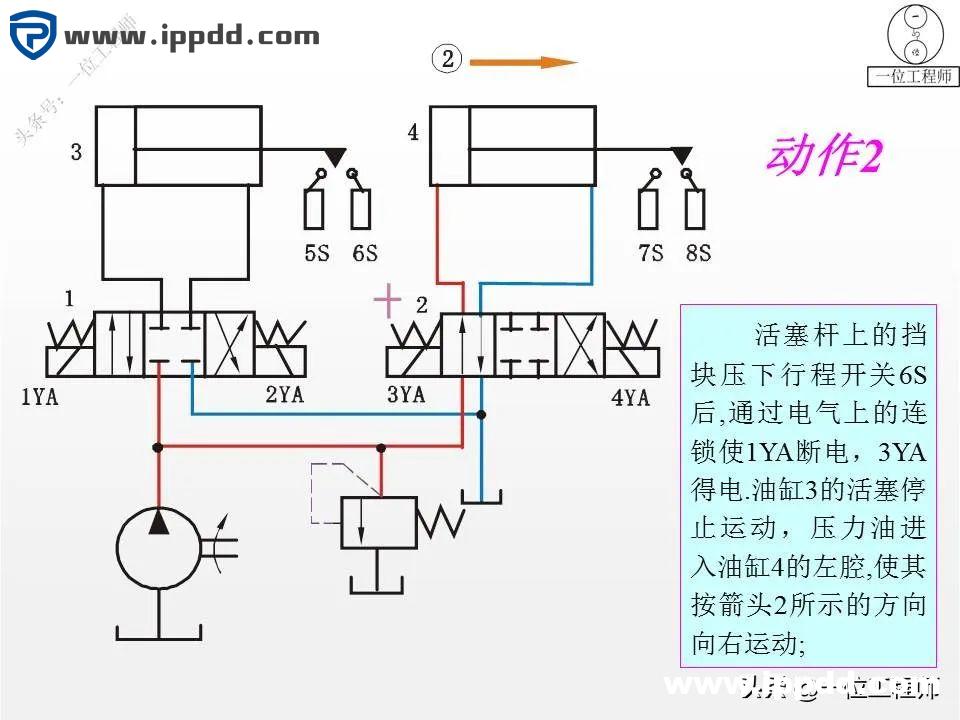

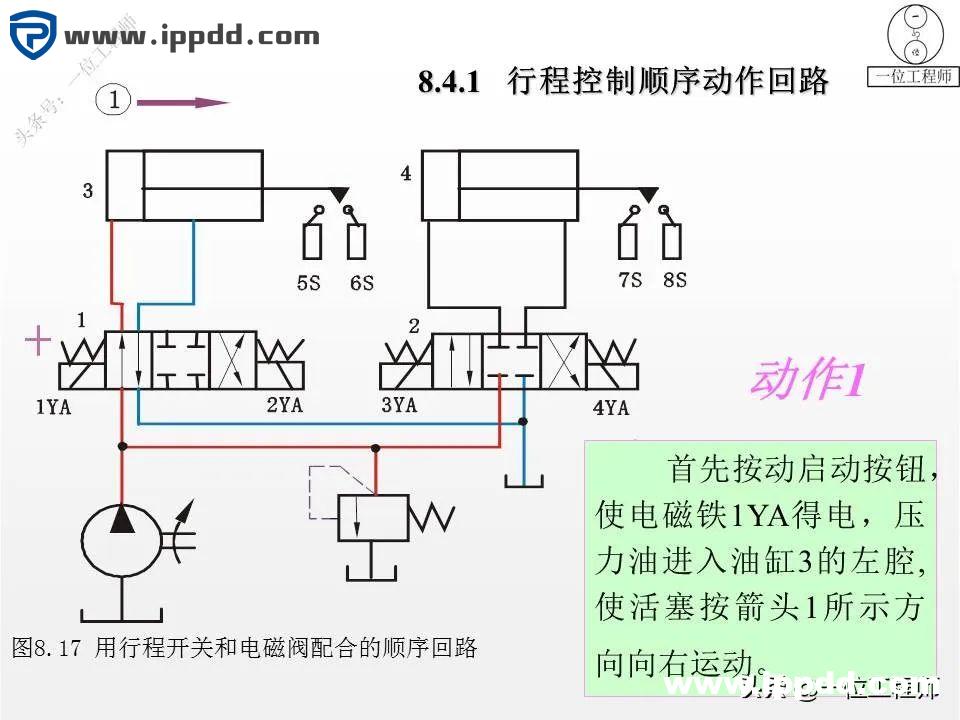

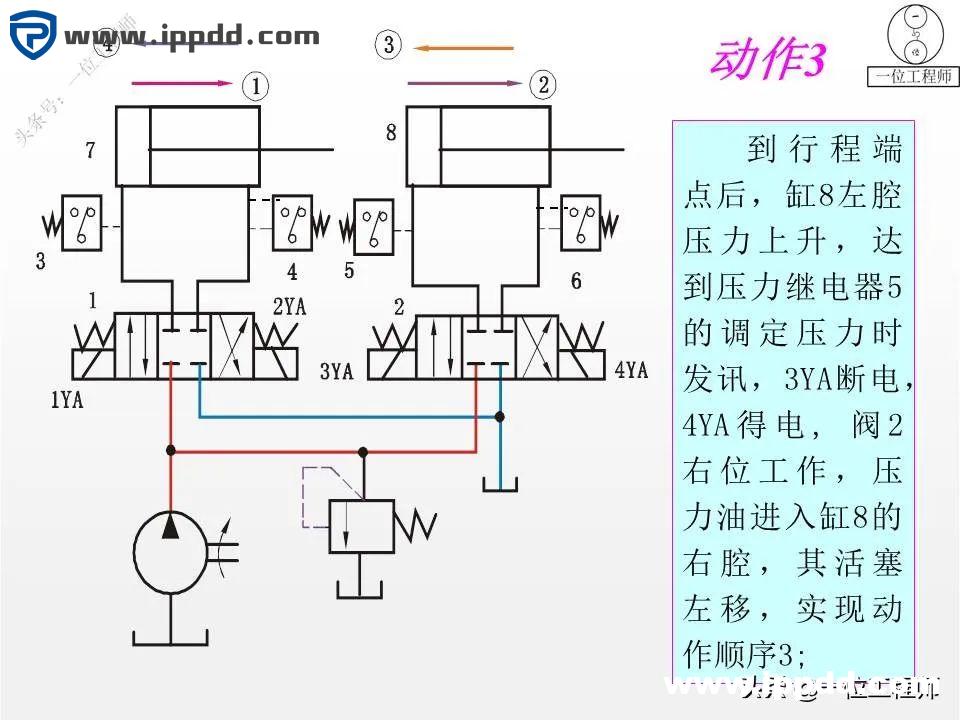

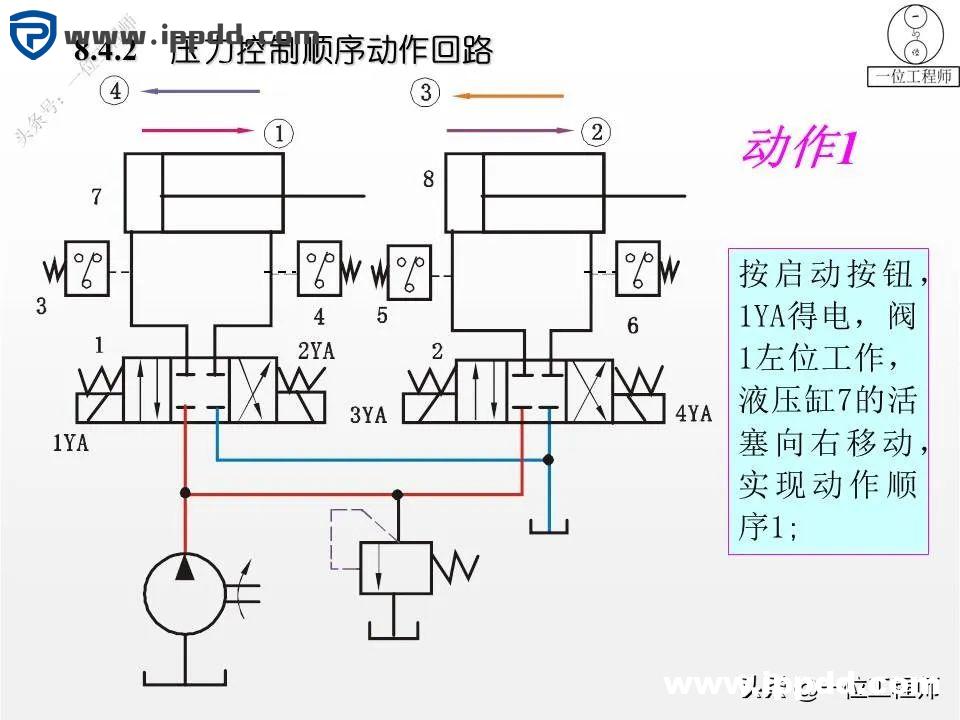

顺序动作回路，根据其控制方式的不同，分为行程控制、压力控制和时间控制三类，这里只对前两种进行介绍。

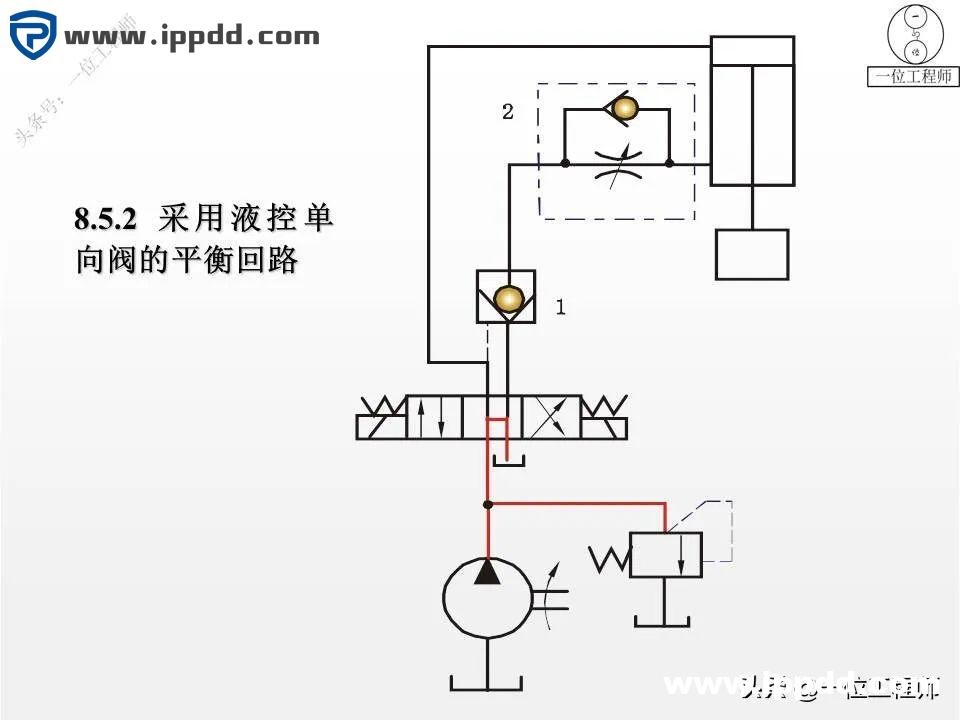

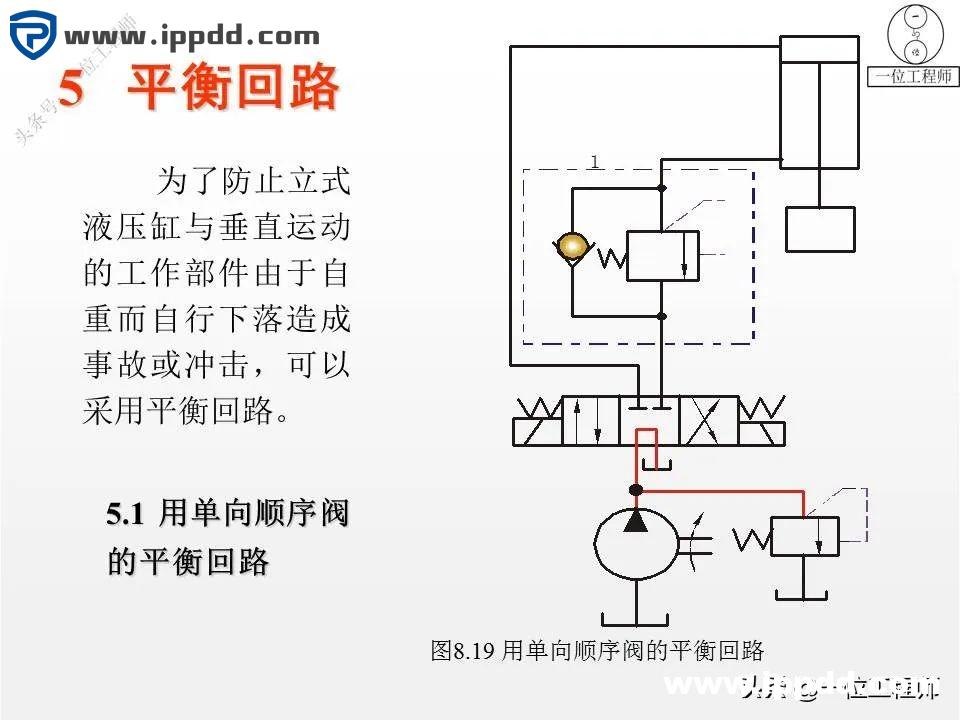

为了防止立式液压缸与垂直运动的工作部件由于自重而自行下落造成事故或冲击，可以采用平衡回路。

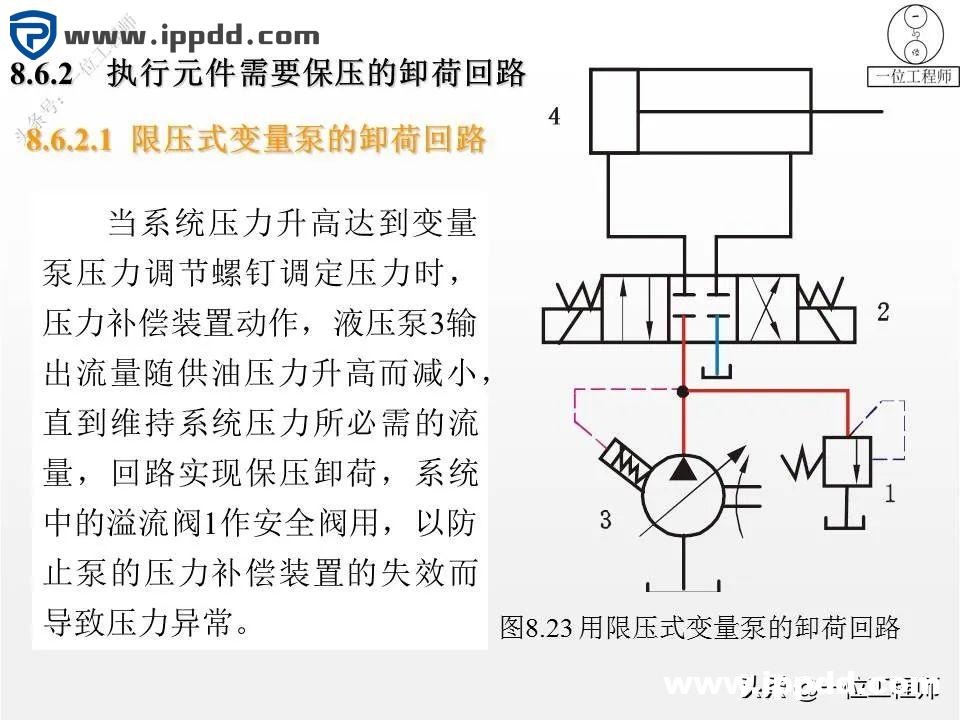

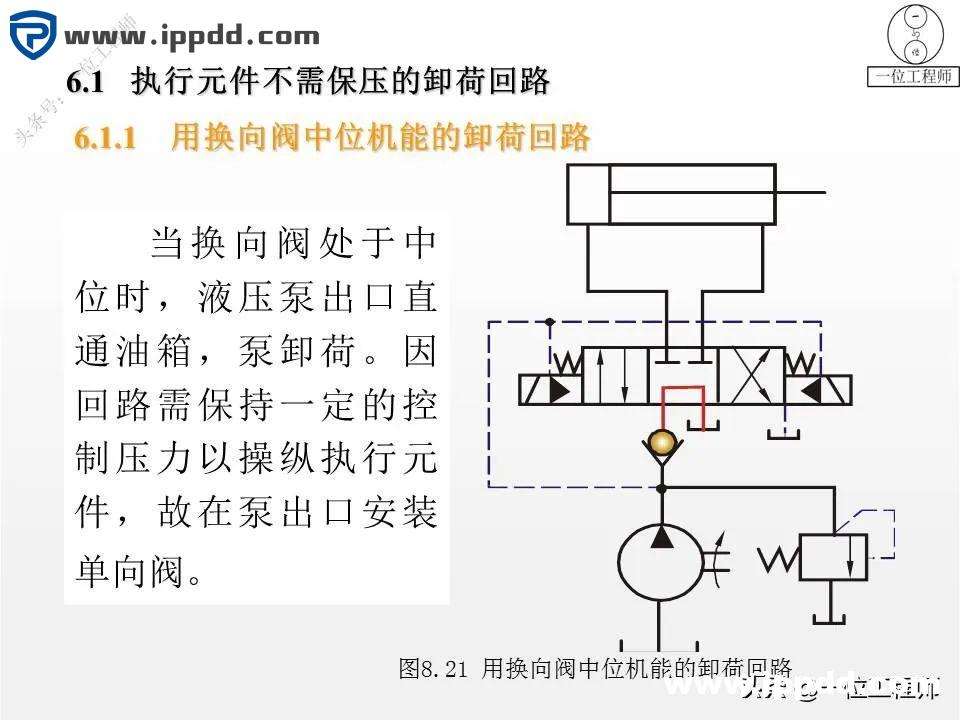

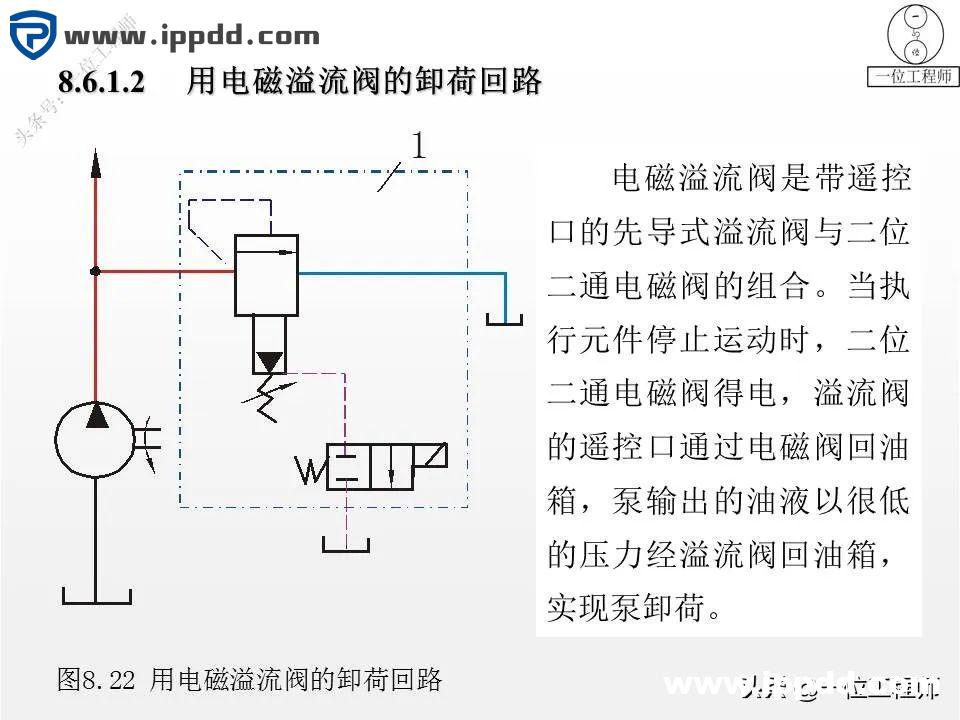

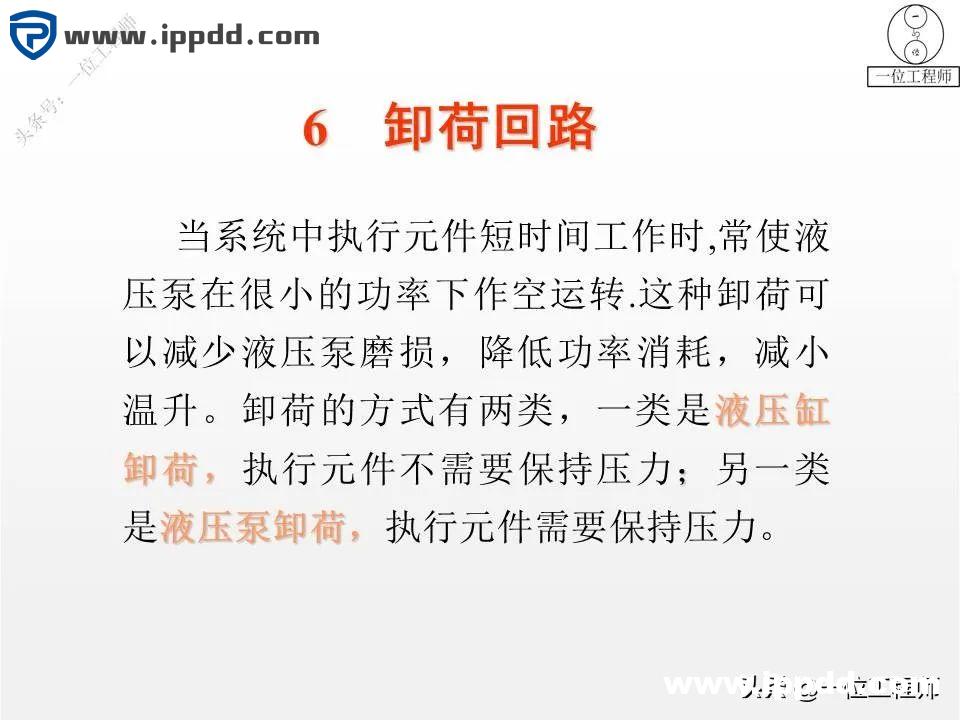

当系统中执行元件短时间工作时,常使液压泵在很小的功率下作空运转.这种卸荷可以减少液压泵磨损，降低功率消耗，减小温升。卸荷的方式有两类，一类是液压缸卸荷，执行元件不需要保持压力；另一类是液压泵卸荷，执行元件需要保持压力。

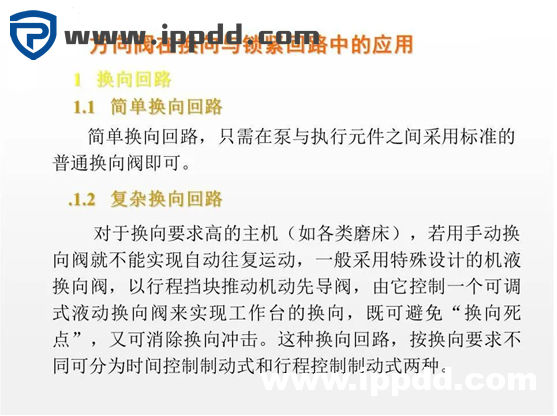

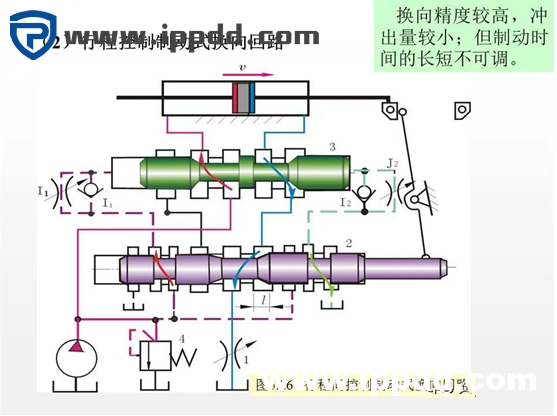

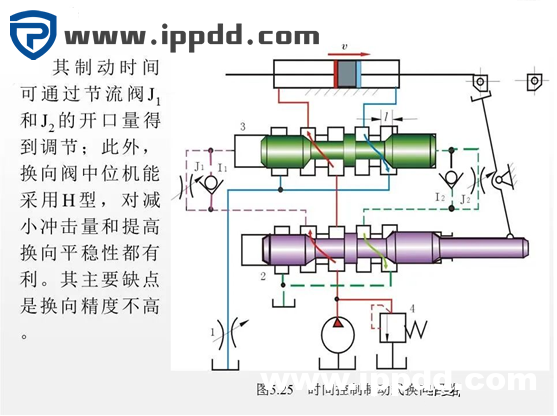

45页PPT介绍液压基本回路
