电机的电压降低的原因
电压降：是由于电缆距离太长，线径太小，电缆的电阻增大，从而导致的电压降低，电机的正常电压范围380V，允许电压波动范围是低于正常电压的5％，高于正常电压的10％，都是正常范围，380×5％＝19V
电压低于正常电压，但是不超出19V就可以正常用电，如果超出19V就会对电机造成损坏甚至烧毁。
电压太低对电机的影响
电压降低电机的电流会增大，电机的绕组会发热，当电压降低超过10％，绕组长时间温度过高，会影响电机的使用寿命，严重的话有可能会烧坏电动机。
电压降怎么计算？
电压降＝导线通过的电流×导线的电阻
导线通过的电流，就是带动的负载需要的电流18.5KW电机的额定电流是37A，那么导线就需要通过37A的电流
导线的电阻＝导线的长度×导线的电阻率÷导线的线径
导线的电阻率，铜线为0.0175 铝线为0.0283
例如：18.5KW电机配16电缆，电缆距离1000米，电压会降低多少
导线的电阻=导线的长度1000米×导线的电阻率铜线0.0175÷导线的线径16=1000×0.0175÷16＝1.1Ω
导线上的电流＝18.5×2＝37A（计算负载电流按照1KW功率为2A快速计算）
电压降＝导线上的电流37A×导线的电阻1.1Ω＝37×1.1＝40.7V
也就是18.5KW电机配16电缆，电缆距离1000米，电压会降低41V，正常电压380V－41V＝339V，远远超过了正常电压的范围所以电机会烧坏，所以配置电缆时需要增加线径，来减小电压降。
考虑电压降怎么配置电缆？
铜线的截面积＝（导线上的电流×导线的长度）÷（54.4×允许的电压波动范围19V）
铝线的截面积＝（导线上的电流×导线的长度）÷（34×允许的电压波动范围19V）
例如：18.5KW电机，电缆长度1000米，配置多大电缆？
铜线截面积＝（导线上的电流37A×导线的长度1000米）÷（54.4×19V）=（37×1000）÷（54.4×19）＝35.8电线，也就是我们要选择不小于35.8的铜线电缆。
铝线截面积＝（导线上的电流37A×导线的长度1000米）÷（34×19V）=（37×1000）÷（34×19）＝57.3电线，也就是我们要选择不小于57.3的铝线电缆。
所以干电气的话，已知负载功率，如果配置电缆，不仅要考虑到负载的电流，还要考虑到负载距离太远，而带来的电压降的影响！
400KW需要多大平方电缆？
400kW如果是380V最大工作电流约800A，实际上达到100kW以上的负荷，可按每千瓦一平方来选用导线，那么就要用400平方。
因为对三相380V电动机，其工作电流约为每千瓦2安培，而一般工矿企业大部分是电动机负荷，因此用每千瓦2A来估算负荷电流。当然这里边还有个各种负荷同时使用率的问题，因为400kW是总负荷，实际同时使用的负荷往往不足400kW，这就要根据实际情况打折。
确定了电流后，可用以下口诀来初选导线。
十下五、百上二，
二五三五、四三界，
七○九五、二倍半，
穿管高温、八九折，
铜线升级算、裸线加一半。
十下五，意为10平方及以下乘5即为导线载流量，10×5=50，10平方导线可通过50A电流。
百上二，100平方及以上乘2，100×2=200，100平方导线可通过200A电流。
二五三五、四三界，表示25平方与35平方分界，25平方及以下的16平方乘4，35平方及以上的50平方乘3。
七零九五、二倍半，是指70平方与95平方的导线乘2.5。
穿管高温、八九折。以上是指环境温度25℃左右，导线明敷时的载流量。如果穿管敷设载流量打八折，温度超过25℃打九折。
铜线升级算、裸线加一半。上述是铝线载流量，铜线的话要升一级算。例如1.5平方的铜线，要升一级按2.5平方的铝线算载流量，裸线的话还要乘1.5。
现在电流800A，根据“百上二”，100平方载流量200A，那么800A，就要用400平方导线。

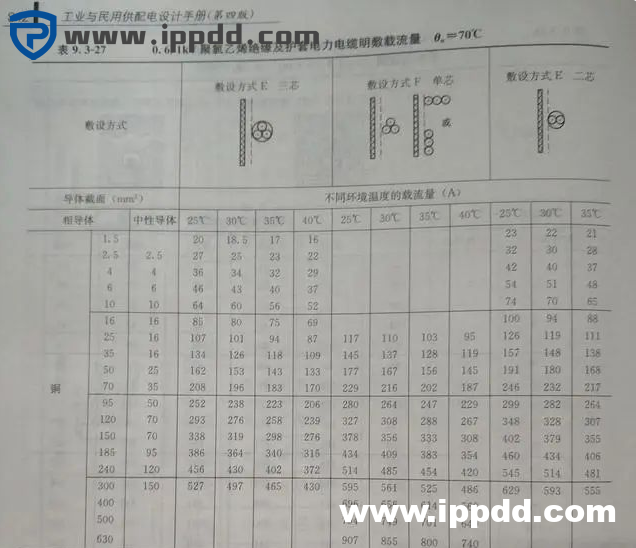

但题主要求是用电缆，查了一下有关低压电缆的参数，三相四芯电缆一般最大到300平方，因此只能用两根电缆并联运行，经查0.6/1KV聚氯乙烯绝缘及护套铜芯电力电缆明敷的载流量如下表：
从表中可见，240平方电缆在环境温度35℃时，载流量为402A，也就是需用二根240m㎡电缆。
不同品种型号、不同的敷设方法、不同环境温度，同样截面积的电缆，其载流量有所不同，因此实际使用中要根据具体情况，才能最终确定电缆截面积。
