自改革开放以来，我国引进了不少国外设备、图纸和其它技术资料，有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。为了更好地学习发达国家的先进技术，故快速看懂国外机械图纸很有必要。
ISO国际标准规定，第一角和第三角投影同等有效。各国根据国情均有所侧重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。解放前我国也采用第三角投影，新中国成立后改用第一角投影。在引进的国外机械图样和科技书刊中经常会遇到第三角投影。ISO国际标准规定了第一角和第三角的投影标记（图1和图2）。在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。
图1 第一角画法标记符号
图2 第三角画法标记符号
空间可由正平面V、水平面H、侧平面W将其划分成八个区域，分别为第1、第2、第3、第4、第5、第6、第7、第8分角，如图3所示。
图3
2.1 将物体放在第一分角内投影称为第一角投影，又称E法——欧洲的方法。
2.2 将物体放在第三分角内投影称为第三角投影，又称为A法——美国的方法。
我国用的是第三角投影法。
第三角投影是假想将物体放在透明的玻璃盒中，以玻璃盒的每个侧面作为投影面，按照人—面—物的位置作正投影而得到图形的方法，如图4、图5。
图4 图5
2.3 第三角投影中六个基本视图的位置

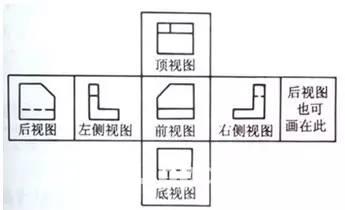

ISO国际标准规定，第三角投影中六个基本视图的位置如图6所示。
图6
以上视图是将物体投影到一个封闭矩形（透明的）“投影箱”的各个投影面上而得到的。
每个视图都可以理解为：当观察者的视线垂直与相应的投影面时，他所看到的物体的实际图像。
前视图即观察者假想自己处于物体的前面，并逐点移动眼睛的位置，且视线始终垂直于一个假想的正立投影面（透明的）而得到的物体的正面投影，其它视图可按类似方法获得。公众号《机械工程文萃》，工程师的加油站！
读图者应当始终把视图看作是物体本身的一面。从前视图可看出物体的高度与宽度，以及物体顶面、底面、左侧面和右侧面的位置。顶视图显示物体的深度和宽度。
2.4 第三角投影的优点
（1）视图配置较好，便于识图
视图之间直接反映了视向，便于看图，便于作图。左视图在左边，右视图在右边。而第一角投影有时要采用“向视图”来弥补表达不清楚的部位。
（2）易于想象物体的空间形状
左视图和右视图向里，顶视图向下，这样易于想象物体的形状。
（3）便于绘制轴侧图
易于想象物体的空间形状，对绘制轴侧图时想象物体形状有直接帮助。
（4）有利于表达零件细节
相邻图就近配置，一般均不需另加标注，如图7。
图7
（5）尺寸及其它标注相对集中。
表1
4.1 美国标准(ANSI)
美国只规定用第三角画法(偶而在建筑图及结构图上也用第一角投影，但必须指明)。
视图布置形式有两种，第一种与ISO国际标准相同，如图6。第二种如图8。
图8
美国标准中尺寸标注法：美国图样中的尺寸很少以mm为单位，一般采用英寸（1英寸=25.4mm），原来采用分数形式表示多少英寸，如9/16英寸等，1966年以后改为十进制，写成小数形式。数值小于1时小数点前不写0，数字推荐水平书写。公差尺寸的上、下偏差，要注意与基本尺寸保持相同的小数位数，如 或 ，尺寸在6英尺以上应注出英尺英寸符号，如“12′7″。
(1)直径、半径、球形代号
①视图明确反映为圆形时，不注直径代号DIA（diameter）或D，如图9；只有一个非圆视图时，尺寸数字后加注直径代号DIA或D，如图10。
图9
图10
②半径尺寸数字后不加注半径代号R（radius），当半径尺寸标注在不反映半径和圆弧实形的视图中，要求半径尺寸数字后加注代号TRUER （TRUE RADIUS）（真实的R）。球形代号在尺寸数字后加注代号SPHER DIA（球直径）或SPHERR（SPHER RADIUS）（球半径）。公众号《机械工程文萃》，工程师的加油站！
（2）弦长（CHORD）、弧长（ARC）注法如图11所示。
图11

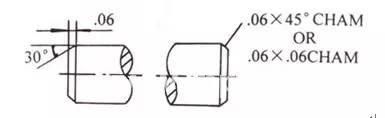

（3）倒角CHAM（CHAMBER）如图12所示。
图12
（4）沉孔如图13。
图13

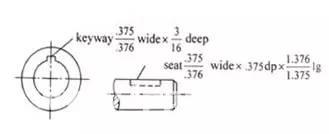

（5）键槽如图14。
图14
(6)螺纹标记如图15。
图15
4.2 日本标准(JIS)
图样表示方法与美国接近，一般使用第三角投影画法，原则上同一张图纸不得混用第一角、第三角画法，必要时两种画法可局部地混合使用，但必须用箭头示出另一种画法的投影方向。
日本标准中尺寸标注法：
（1）直径、半径、正方形、球形代号
图中有直径、半径、正方形或球面直径、半径时，在尺寸数字前加注“φ”、“R”、“□”，当图形明确时，可省去φ、R、□。
（2）倒角
一般与我国相同，对45°倒角,可用字母“C”表示，如图16所示，C2相当于2×45°,C3相当于3×45°。
（3）板厚未画出时，可加注字母“t”，如图16中的t10，相当于我国的δ=10。
（4）用“P”表示铆钉孔间距，如：P=100，P=98（表示孔间距为100或98）。
（5）孔的尺寸数字后可表示其它内容

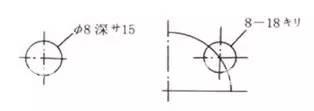

①盲孔，如图17。关于加工方法的说明通常标注在尺寸数字之后，如深サ（表示深度）、キソ（表示钻孔）等。

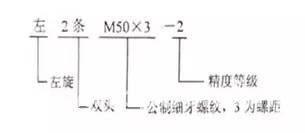

②螺纹画法与我国相近，其标注形式如图18所示。
图17
图18
4.3 英国标准（BS）
视图表达方法与ISO国际标准基本相同，尺寸标注方法与我国国标（GB）基本相同，单位也是mm，在尺寸引出线与轮廓间留有间隙（1mm左右）。剖视图中，有的画出剖面线，有的不画剖面线。
4.4 法国标准（NF）
视图表达方法与ISO国际标准基本相同，尺寸标注与我国尺寸标注基本相同。
4.5 德国（主要指原联邦德国）标准（DIN）
视图表示方法与ISO国际标准基本相同，投影为圆的视图中尺寸线只有一个箭头，尺寸后加注Φ；有两个箭头的不注“Φ”。其它尺寸注法都能看懂。
4.6 俄罗斯等独联体国家标准（ГОСТ）
视图表达、尺寸标注与我国基本相同。
其它如：加拿大标准（CSA）、波兰标准（PN）与ISO国标标准也大同小异。
