知识 | 开关柜为什么叫“成套配电装置”？

常见的低压配电柜、高压配电柜其实并不是单单指配电柜本身，它实际上是我们俗称的成套设备，其实这种叫法是不准确的，学名应该是“成套配电装置”。那么什么是成套配电装置，它有哪些特点呢?

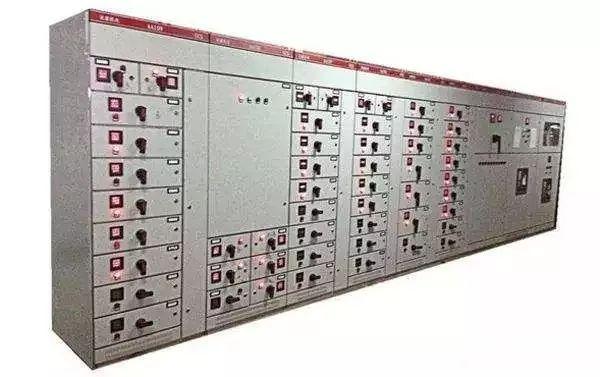

开关柜(又称成套开关或成套配电装置)，它是以断路器为主的电气设备;成套配电装置是制造厂成套供应的设备，由制造厂预先按照主接线的要求，将每一回路的电气设备高低压电器(包括控制电器、保护电器、测量电器、如断路器、隔离开关、互感器等)以及母线、载流导体、绝缘子等，装配在封闭或半封闭的金属柜中，构成个单元电路分柜，此单元电路分柜成为成套配电装置。安装时，按主接线方式，将各单元分柜(又称间隔)组合起来，就构成整个配电装置。

在电器成套设备中把母线、隔离开关(高压)、刀开关(低压)、断路器(空气开关)、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器(热继电器)、避雷器等组成的设备叫一次设备。由它们按照原理关系所组成的回路称为一次回路或一次方案图。

为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备。

如：测量仪表(电流表、电压表、功率因素表、功率表、频率表等)、控制信号元件(信号灯、按钮、万能转换开关等)、继电保护装置等。由它们按照原理关系所组成的回路称为二次回路或二次方案图。

成套设备主要分为：0.4kV、0.69kV、1.2kV低压开关柜;3.6kV、7.2kV、12kV、24kV中压开关柜(目前发展趋势)、40.5kV高压开关柜，动力箱(柜)、照明箱、控制箱(柜、台)、保护屏、直流屏等。

高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结(母线)、外壳、支持件等组成的总称。

开关柜防护要求中的“五防”：

防止误分误合断路器

防止带电分合隔离开关

防止带电合接地开关

防止带接地分合断路器

防止误入带电间隔。

母排位置相序对应关系：

防护等级：外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

1、成套设备有金属外壳(柜体)的保护，电气设备和载流导体不易积灰，便于维护，特别是对外处的污秽地区时更为突出。

2、成套设备易于实现系列化、标准化、具有装配质量好、速度快、运行可靠性高的特点。由于进行定型设计和制作生产，所以其结构紧凑、布局合理、缩小了体积和占地面积，降低了造价。

3、成套设备的电器安装、线路敷设与变配室的施工是分开进行的，缩短了基建的时间。

产品型号主要有如下三大类：

1、低压类：PGL(不推荐使用)、GGD(安全可靠且性价比高，所以被广泛应用)、BFC(不推荐使用)、GCL(K)(不推荐使用)、GBD、GCS(森源设计)、MNS(ABB技术);

2、中高压类：GG-1A(F)(不推荐使用)、XGN2-12(不推荐使用)、KYN1-12(不推荐使用)、JYN2,6-12(不推荐使用)、HXGN-12(F)、XGN15-12(SF6)、KYN18-12、KYN28-12(目前市场上主流产品)、KYN□-24(正在成为发展趋势)、JYN1-40.5(不推荐使用)、XGN□(JGN□)-40.5(不推荐使用)、KYN61-40.5(目前市场上主流产品)、KYN96-40.5;

3、箱变类：YBM□-12(24、40.5)/0.4、ZGS9(11)-12(40.5)/0.4、10KV中压开关站、35KV高压开关站。

1、一二次元器件价格;

2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等;

3、母排价格，母排用量按一次方案图预算;

4、壳体价格，比如：GGD：1800.00元/台;KYN28-12：6500.00元/台;HXGN-12：2500.00元/台;KYN61-40.5：16500.00元/台;GCK、GCS、MNS需按一次方案由专业壳体厂家进行报价;箱式变电站、非标箱(柜)按箱体尺寸计算。
