液压回路入门——减压回路

我们今天依旧借助AutomaitonStudio软件来看看减压回路。

首先来看看减压回路的作用，它可以使液压系统中某一部分油路具有较低的稳定压力。

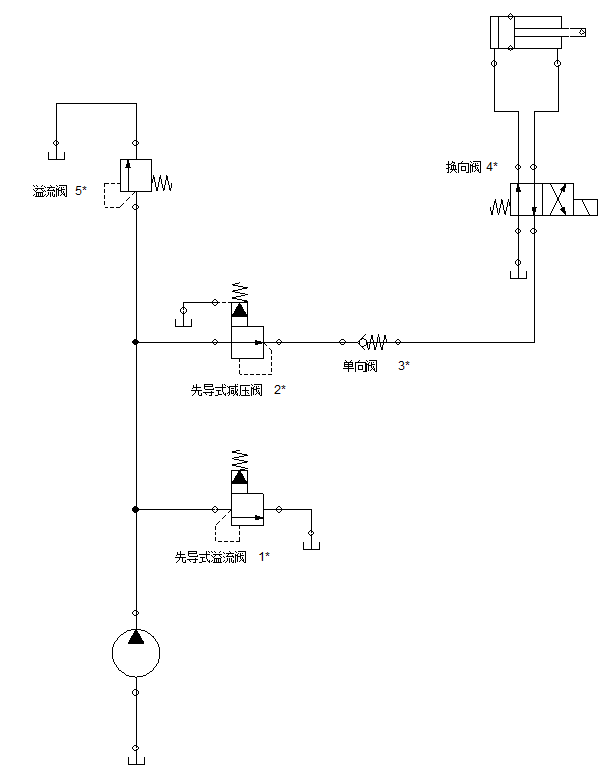

接着看看液压回路中各个元件的作用：

先导式溢流阀1调定主油路的供油压力；

先导式减压阀2调定夹紧缸的工作压力；

单向阀3的作用是，当主油路的压力降低到低于减压阀的调定压力时，防止夹紧缸的高压油倒流，同时起到短时保压的作用；

换向阀4控制夹紧缸的伸出和缩回；

溢流阀5用来模拟系统种其他的负载。

接下来，我们看看减压回路的工作状态，

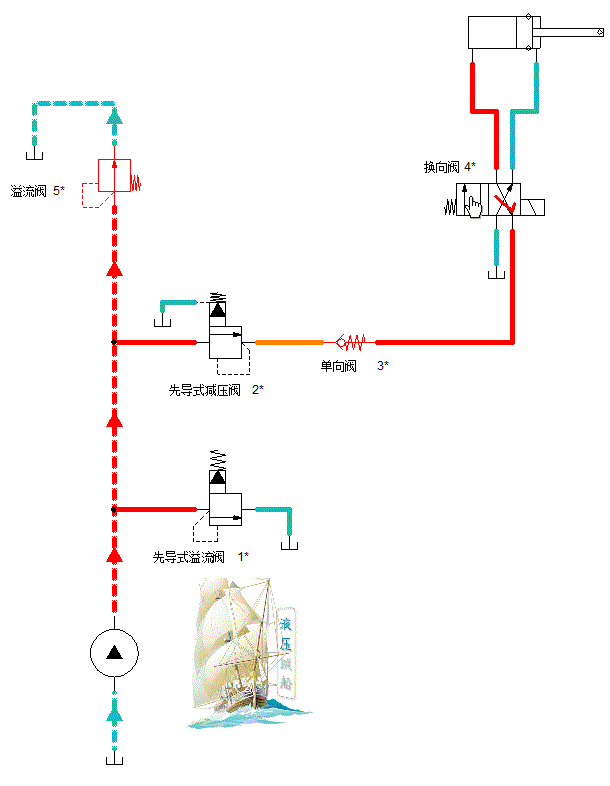

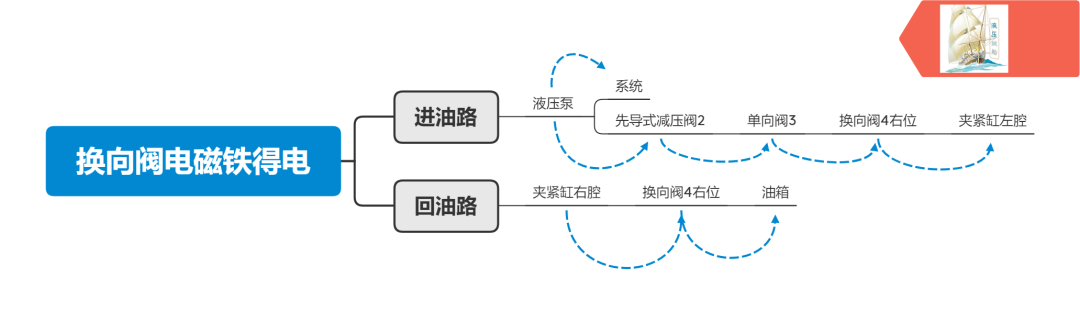

当换向阀4的电磁铁得电时，油液的流动方向是这样的，

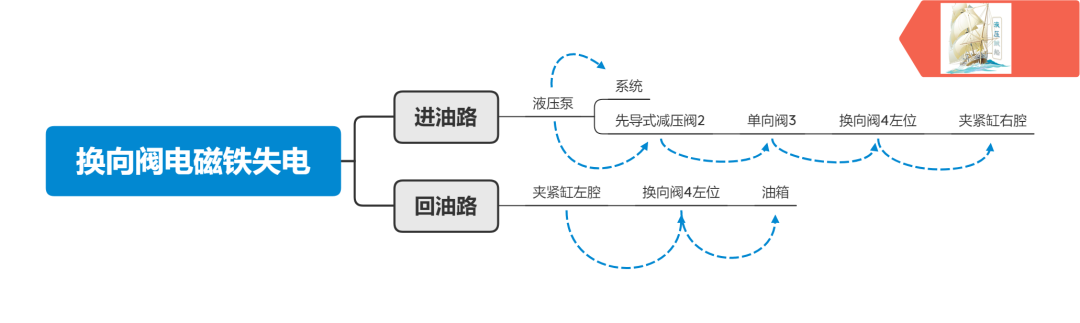

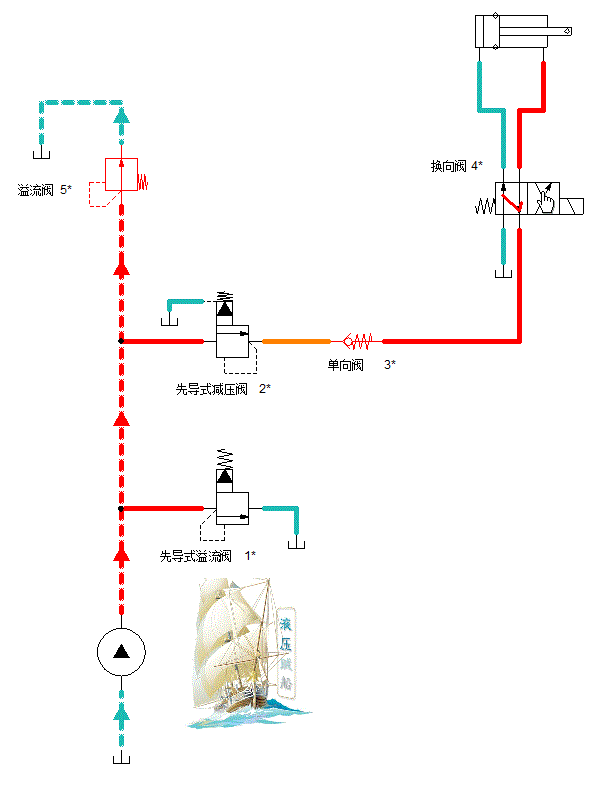

当换向阀4的电磁铁失电时，油液的流动方向是这样的。

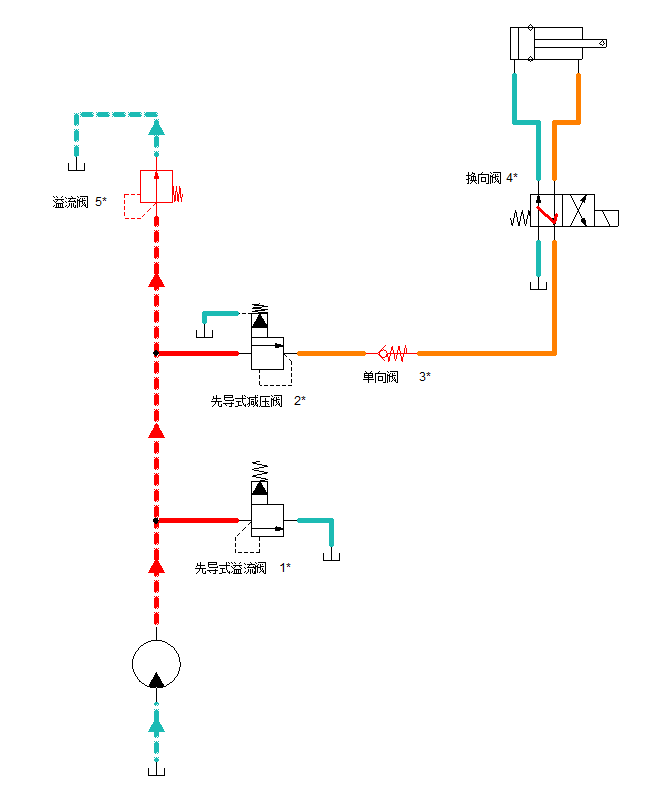

最后强调一点：负载在减压阀出口处所产生的压力应该高于减压阀所要调定的压力，否则减压阀无法起到减压和稳压的作用。举个例子：若实际负载能产生的压力只有20bar，但是你的减压阀设定压力定在60bar，这个时候减压阀实际是不起作用的状态。
