机械制图常用几种符号螺纹和公差，6H、6h、H6、h6 含义区别

机械制图常用几种符号螺纹和公差

6H、6h、H6、h6 含义区别

用在不同的地方，表示的含义不一样，活学活用。

请问你能分得清吗？

举例：

GB/T197-2003对内外螺纹规定了基本偏差，用以确定内外螺纹公差带相对于基本牙型的位置。

队外螺纹规定四种基本偏差用代号h、g、f、e表示，对外螺纹规定两种用H、G表示。(可查GB/T197-2003)

M10-6H是一公制内螺纹，M10是螺纹大径，螺距是标准的1.5, 6H是螺纹公差等级，一般没螺纹左后是字母表示为大写的“H”，外螺纹是小写的了。

M是螺纹代号，

一般螺纹按螺距可分为：粗牙和细牙螺纹两种。

M10：公称直径为10的粗牙螺纹。

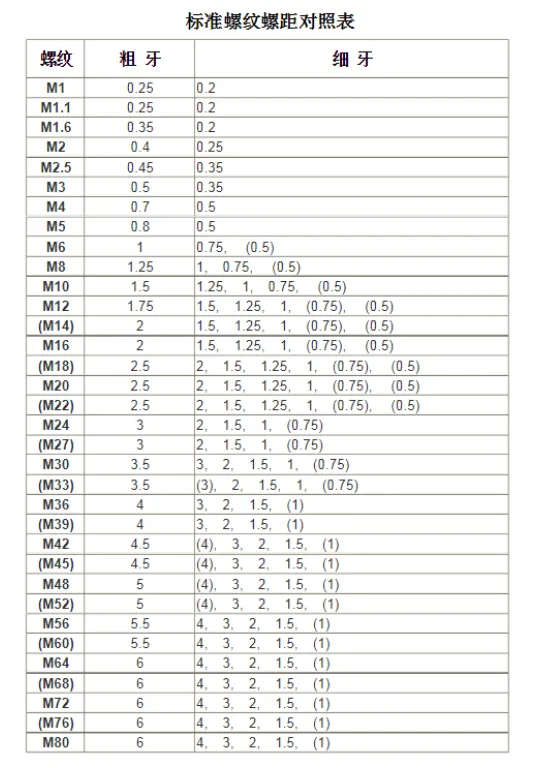

粗牙螺纹不标注螺距，M10的螺距是1.5mm。

细牙螺纹必标注，如：M10×1：公称直径为10，螺距为1 （细牙螺纹）。

M10×1—LH表示：公称直径为10，螺距为1，左旋螺纹（左旋螺纹一律用LH表示）。

公称直径的标注内螺纹和外螺纹没有区别，只有标注螺纹公差时才能区分，大写表示内螺纹，小写表示外螺纹。H表示内螺纹，h表示外螺纹。

例如：

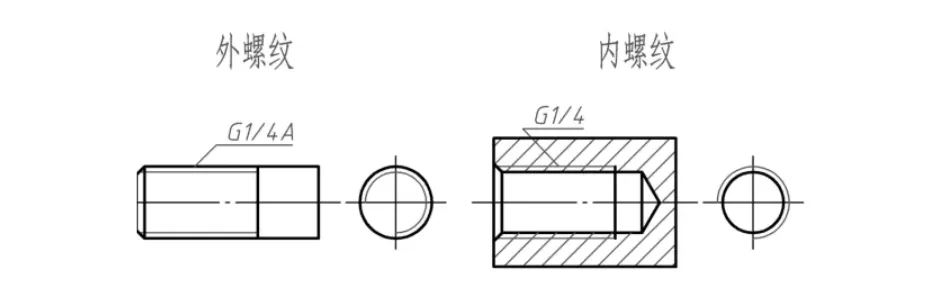

螺纹标记为M10-6H，字母H是大写的，表示内螺纹；又如M20-6g，字母g是小写的，表示是外螺纹。
