轴承轴向定位装置–锁紧螺母（HM 和 HME）

锁紧螺母用于将轴承锁定在轴上，还可用于将带有圆锥孔的轴承安装到圆锥轴颈和紧定套上，以及将轴承从退卸套上拆卸下来。锁紧螺母也经常用来锁紧齿轮、皮带轮及其他机械部件。

1、HM 和 HME带防松卡扣的锁紧螺母

1）防松原理

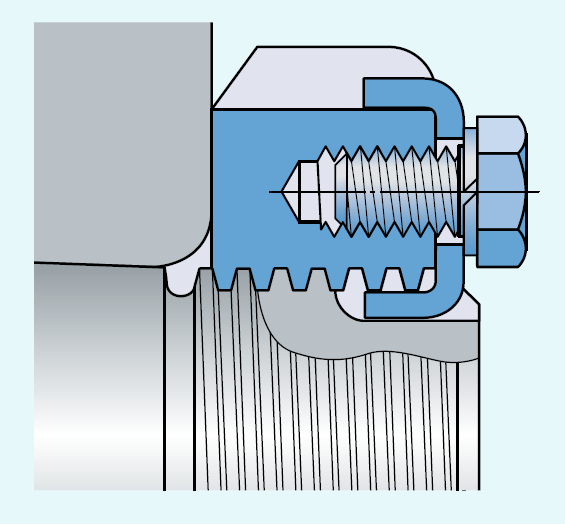

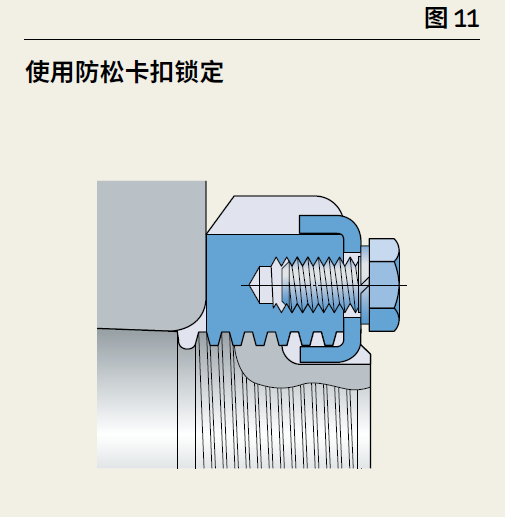

锁紧螺母上的防松卡扣分别与轴螺纹中的键槽以及螺母中的一个插槽咬合进行锁定

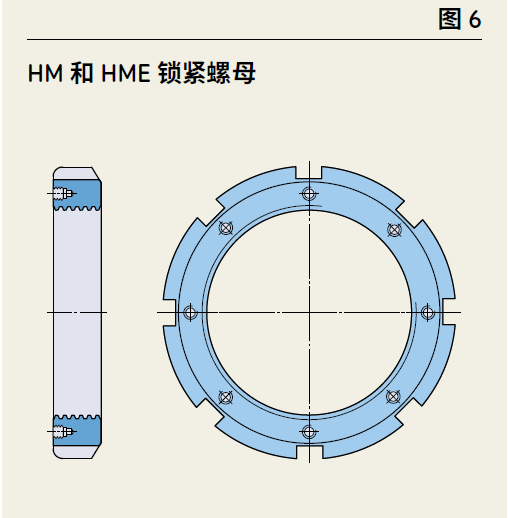

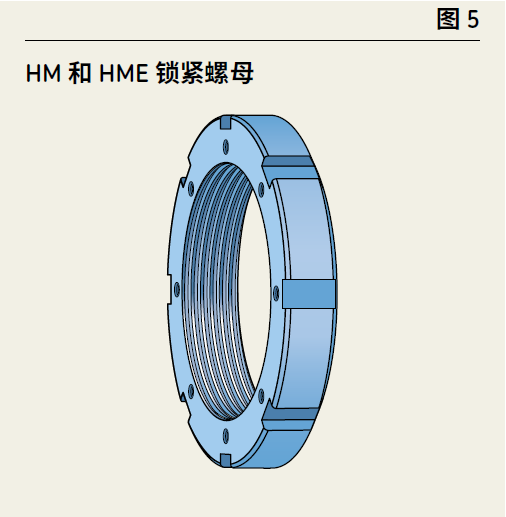

2）HM 和 HME 公制锁紧螺母

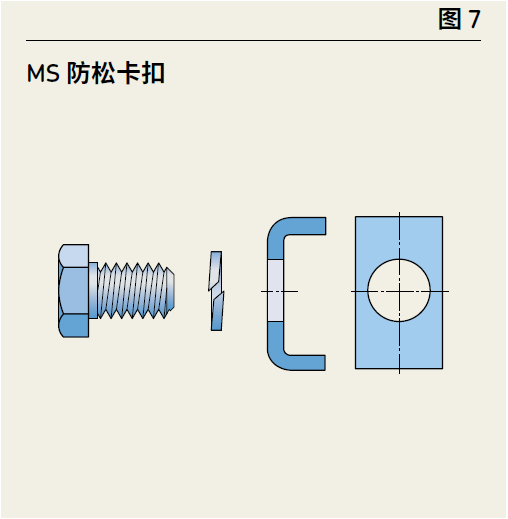

通过 MS 防松卡扣固定于轴上(图 7)

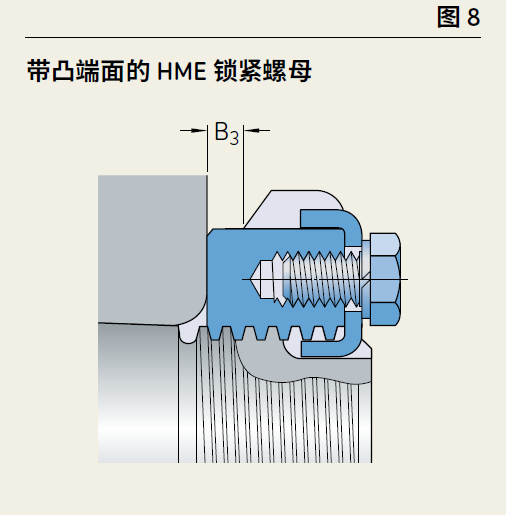

与 HM锁紧螺母相比，HME锁紧螺母凸出的端面以适应 CARB 圆环滚子轴承的轴向位移(图 8)

HM 和 HME锁紧螺母如未损坏，可以重复使用。每次重新安装锁紧螺母时，都应使用新的防松卡扣。

3）特点和优势

• 简单、稳定、可靠的紧固件

• 尺寸范围广

• 易于安装和拆卸

2、安装

使用带防松卡扣的锁紧螺母来锁定轴承

1） 装上轴承或部件后，将锁紧螺母旋到轴上

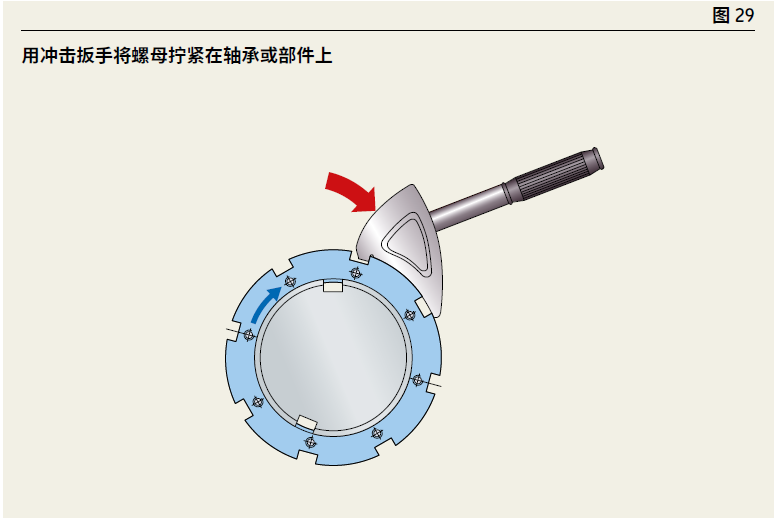

2）使用冲击扳手(图 29)将螺母拧紧在轴承或部件上，将螺母外径中的一个插槽与轴螺纹中的键槽对齐，并确保不要过分拧紧。

3） 将弹簧垫圈和防松卡扣放置在连接螺栓

4）将防松卡扣插入轴螺纹上的键槽和螺母外径上的插槽中，然后用连接螺栓和弹簧垫圈一起旋入锁紧螺母侧面的一个螺纹孔。

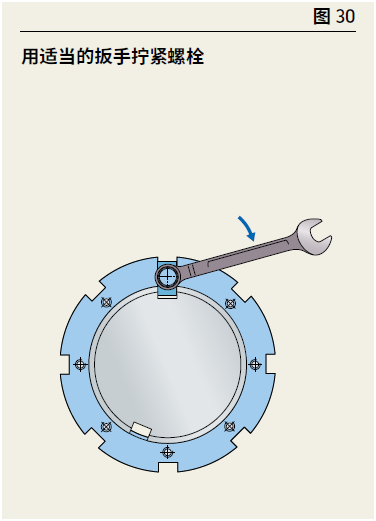

5） 使用适当的扳手拧紧螺栓(图 30)
