你知道粗糙度为什么是0.8, 1.6, 3.2, 6.3, 12.5吗?

一、表面粗糙度的概念

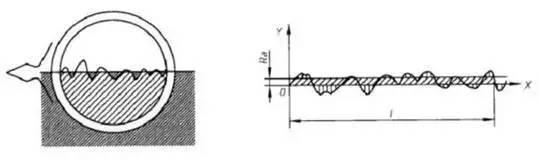

零件在机械加工过程中,由于切削时金属表面的塑性变形和机床震动以及刀具在表面上留下的刀痕等因素的影响,使零件的各个表面,不管加工的多么光滑,至于显微镜下观察,都可以看到峰谷高低不平的情况,如图。

你知道粗糙度为什么是0.8, 1.6, 3.2, 6.3, 12.5吗?



加工表面上具有较小间距的峰谷所组成的微观几何体形状特征称为表面粗糙度。一般来说,不同的加工方法形成的表面粗糙度也不同。

二、表面粗糙度对机械产品的影响

1) 表面粗糙度影响零件的耐磨性。表面越粗糙,配合表面间的有效接触面积越小,压强越大,磨损就越快。

2) 表面粗糙度影响配合性质的稳定性。对间隙配合来说,表面越粗糙,就越易磨损,使工作过程中间隙逐渐增大;对过盈配合来说,由于装配时将微观凸峰挤平,减小了实际有效过盈,降低了联结强度。

3) 表面粗糙度影响零件的疲劳强度。粗糙零件的表面存在较大的波谷,它们像尖角缺口和裂纹一样,对应力集中很敏感,从而影响零件的疲劳强度。

4) 表面粗糙度影响零件的抗腐蚀性。粗糙的表面,易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层,造成表面腐蚀。

5) 表面粗糙度影响零件的密封性。粗糙的表面之间无法严密地贴合,气体或液体通过接触面间的缝隙渗漏。

6)表面粗糙度影响零件的接触刚度。接触刚度是零件结合面在外力作用下,抵抗接触变形的能力。机器的刚度在很大程度上取决于各零件之间的接触刚度。

7)影响零件的测量精度。零件被测表面和测量工具测量面的表面粗糙度都会直接影响测量的精度,尤其是在精密测量时。

此外,表面粗糙度对零件的镀涂层、导热性和接触电阻、反射能力和辐射性能、液体和气体流动的阻力、导体表面电流的流通等都会有不同程度的影响。

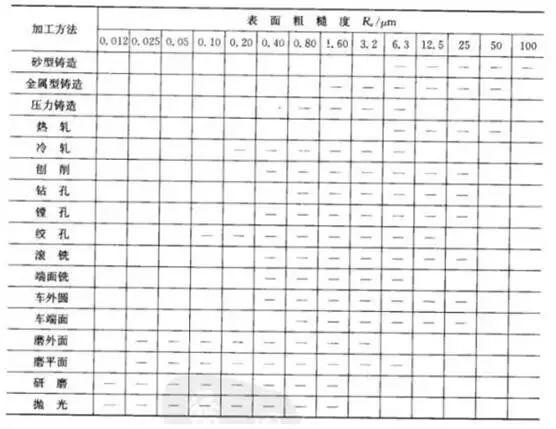

三、常用加工方式和能达到的粗糙度值

你知道粗糙度为什么是0.8, 1.6, 3.2, 6.3, 12.5吗?



四、表面粗糙度与表面光洁度一样吗?

表面光洁度是表面粗糙度的另一称法。表面光洁度是按人的视觉观点提出来的,而表面粗糙度是按表面微观几何形状的实际提出来的。因为与国际标准(ISO)接轨,中国80年代后采用表面粗糙度而废止了表面光洁度。在表面粗糙度国家标准GB3505-83、GB1031-83颁布后,表面光洁度已不再采用。

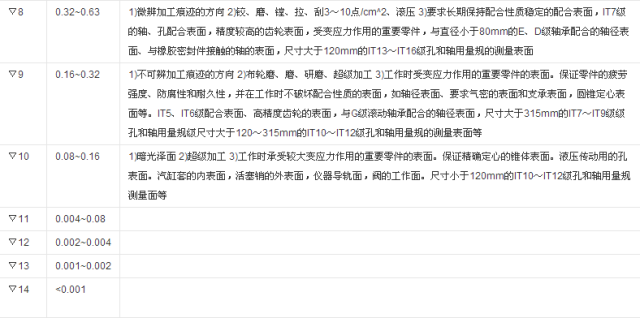

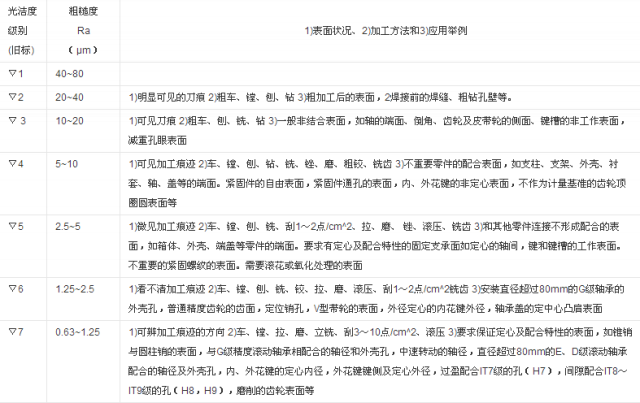

表面光洁度与表面粗糙度有相应的对照表(见下图)。粗糙度有测量的计算公式,而光洁度只能用样板规对照。所以说粗糙度比光洁度更科学严谨。

你知道粗糙度为什么是0.8, 1.6, 3.2, 6.3, 12.5吗?
你知道粗糙度为什么是0.8, 1.6, 3.2, 6.3, 12.5吗?

五、表面粗糙度数值为什么用0.8,1.6,3.2等表示?



你知道粗糙度为什么是0.8, 1.6, 3.2, 6.3, 12.5吗?一切都来源于伟大的优先数系!



你知道粗糙度为什么是0.8, 1.6, 3.2, 6.3, 12.5吗?

法国工程师雷诺看到热气球上的钢丝绳规格繁多,他就想了一个办法,将10开5次方,得到一个数1.6,然后辗转相乘,得出5个优先数如下:

1.0

1.6

2.5

4.0

6.3

这是一个等比数列,后数为前数的1.6倍,那么10以下的钢丝绳一下子只有5种,10到100的钢丝绳也只有5种,即10, 16, 25, 40, 63。

但是这样分法太稀疏,雷先生就再接再厉,将10开10次方,得出R10优先数系如下:

1.0

1.25

1.6

2.0

2.5

3.15

4.0

5.0

6.3

8.0

公比为1.25,于是10以内的钢丝绳只有10种,10到100的也只有10种,这就比较合理了。这时肯定有人说,这个数列,前面的数字好像相差不大,如1.0和1.25,简直没差别嘛,平常我就四舍五入了,但6.3和8.0间隔就大了,这样合理吗?

合理不合理,我们打个比方。比如说自然数1、2、3、4、5、6、7、8、9,看起来很顺溜,我们用这个数列来发工资,给张三发1000,给李四发2000,两人皆心服。突然通货膨胀,给张三发8000,给李四发9000。以前李四工资是张三的2倍,现在变成1.12倍。你说李四能愿意吗?他可是主管哪,给他发16000还差不多,张三是不会埋怨说主管比他多8000的。

这个自然界的事物,有两种比较方法,就是“相对”与“绝对”!优先数系是相对的。

有人说他的产品规格有10吨,20吨,30吨,40吨的,现在看来就不合理了吧?如果你取两倍的话,应该是10吨,20吨,40吨,80吨,或者保住头尾,也应该是10吨,16吨,25吨,40吨,公比为1.6才合理。

这就是“标准化”,论坛上常常看到有人说“标准化”,实际他们说的是“标准件”,所做的工作只是将整机的标准件整理一下,就叫标准化了,实际不是这样的。真正的标准化,你要把你的产品的所有参数按优先数系形成序列化,再把所有的零部件的功能参数及尺寸,用优先数系来序列化才对。

自然数是无穷的,但在机械设计师眼里,世界上只有10个数,它就是R10优先数。并且,这10个数相乘,相除,乘方,开方,结果还在这10个数里,何其奇妙!当你设计的时候,不知道尺寸该选择多大为好时,就在这10个数里选,你说何其方便!

1.0 N0

1.12 N2

1.25 N4

1.4 N6

1.6 N8

1.8 N10

2.0 N12

2.24 N14

2.5 N16

2.8 N18

3.15 N20

3.55 N22

4.0 N24

4.5 N26

5.0 N28

5.6 N30

6.3 N32

7.1 N34

8.0 N36

9.0 N38

两个优先数,比如4和2,其序号分别为N24和N12,它们相乘,将其序号相加,其结果等于N36即8便是;相除,序号相减,等于N12即2便是;2的立方,将其序号N12乘以3得N36即8便是;4的开方,将其序号N24除以2得N12即2便是如果求2的四次方呢?N12*4=N48,这里没有,怎么办?上面的列表,没有写上一个数,就是10,它的序号是N40,凡是序号大于40的,只看大于40的部分,比如N48就看N8,即1.6,然后乘以10得16就对了。请关注我们的微信号: auto1950  。如果序号是N88呢,看N8得1.6,然后乘以100得160便是,因为100的序号是N80,1000的序号是N120,依此类推做机械设计,一辈子用这20个数就足矣。但有时需用到R40数系,有40个数,就更完善了,若不够,还有R80系。我已将R40数系倒背如流,应付一般计算根本不用计算器。简单来说算40径的45钢的抗扭能力,其扭转系数是0.5*π*R^3,扭应力选屈服点360的一半即180MPa,圆周率选3.15,左右手捏小数点,心算加减序号,一会就出来。有人说你不加安全系数吗?说吧,是取1.25,还是1.5,还是2啊?呵呵。

黄金分割0.618,也即1.618,这里也有1.6。

平方根数列,就是根号1,根号2,根号3,很容易求出吧?(3的序号是N19)

π的平方等于多少?等于10。你算压杆稳定的时候就方便了吧?

圆杆扭转系数约为0.1*D^3,现在你可以口算扭转系数了吧?

为什么大螺丝从M36直接跳到M40?

为什么齿轮的传动比有个6.3或者7.1?

为什么槽钢有个市场上很少见的12.6号?

为什么外协厂打电话来说140的方管没有,而有120和160的?因为R5数系比R20数系优先。

为什么标准件的参数有个第一序列,第二序列?一般来说第一序列就是R5序列。

为什么Inventor的螺孔列表有个M11.2?现在你知道它不是胡诌出来的数吧?

还有钢板厚度,型钢型号,齿轮模数,一切标准件,一切工业品样本上的功能参数,尺寸参数,标准公差表,等等等等,它们的来源,此刻在我们的心中慢慢清晰起来。可以说,我们已经理解了半部机械设计手册,以及那些还没做出来的工业品。

那么,我们在设计产品的时候,就可以同时设计出一系列了,而不是设计完之后再进行所谓的“标准化”;更进一步,如果产品注定要序列化,那么我们甚至可以在对实际工况不甚了解的情况下设计产品,因为优先数系已将所有型号包括其中了。

优先数系的应用,上面列出的,可谓沧海一粟,无尽的应用等着我们自己去开发。



-End-
